1804年の創業以来、200年を超える歴史を持つ清水建設株式会社様がご所蔵されている貴重な社史資料への保存修復処置の記録(一部)です。2023年春の竣工に向けて建設中の潮見イノベーションセンター・歴史資料館(仮称)での収蔵・展示に向けたプロジェクトの一環となっています。
事例1)
【タイトル】東京帝国大学大講堂竣功記念写真帳
【資料概要】
東京帝国大講堂(安田講堂)が大正14年(1925)7月に竣工したことを記念して制作された写真帳。同資料は東京大学総合研究博物館、東京大学大学院工学系研究科建築学専攻(デジタルミュージアム準備室)での所蔵を確認し、製本調査を行わせていただいた。総革(起毛革)垂れ革表紙(yapp binding)。下綴じに釘、結び綴じ。
【損傷/劣化】
表裏の表紙は中身から外れかけ、背表紙はほぼ欠失。表装革にはレッドロットの他に周縁部分の破損や欠損、脆弱化が見られ、表紙芯紙にも同様の症状が見られる。下綴じの釘に錆が生じ、綴じ紐も脆弱化や摩耗により緩んでいるため、ほぼバラバラな状態となっている。本文紙(台紙)は錆の移行の他に染み、軽度の茶変色が生じている。写真には糊枯れによる一部剥がれ、破損、付着物等が見られる。

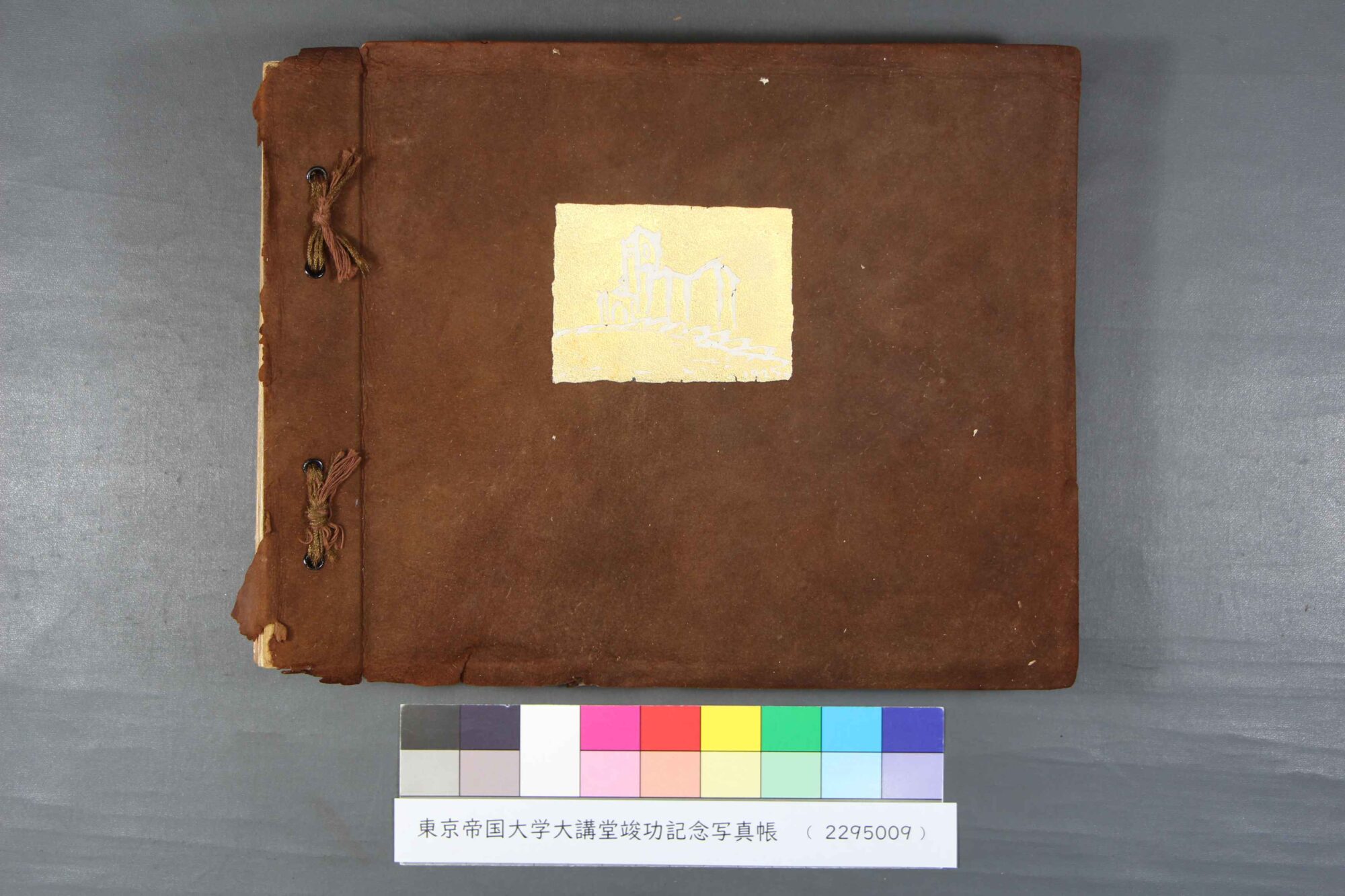

![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0637.jpg)

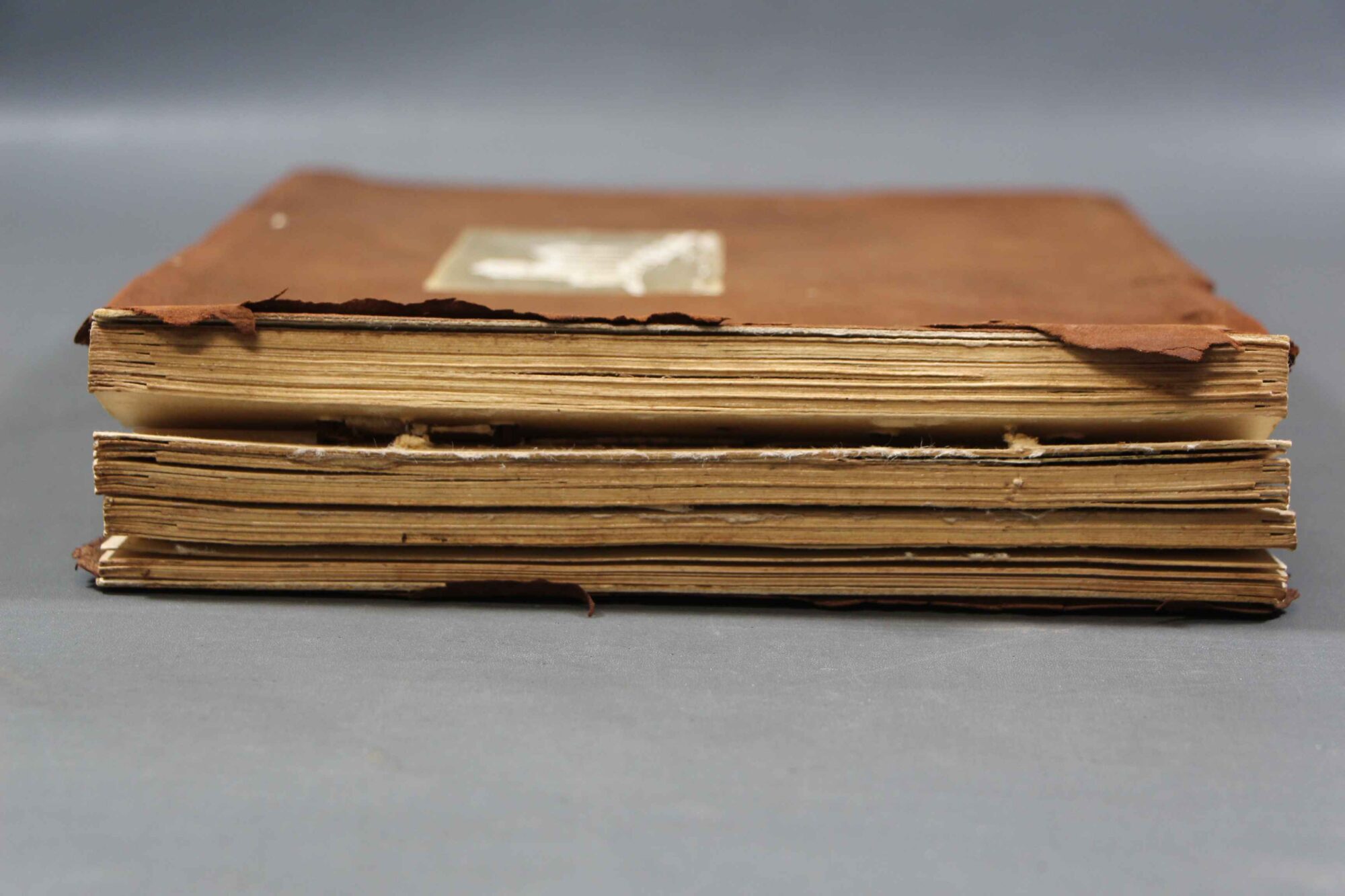

![背](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0641.jpg)

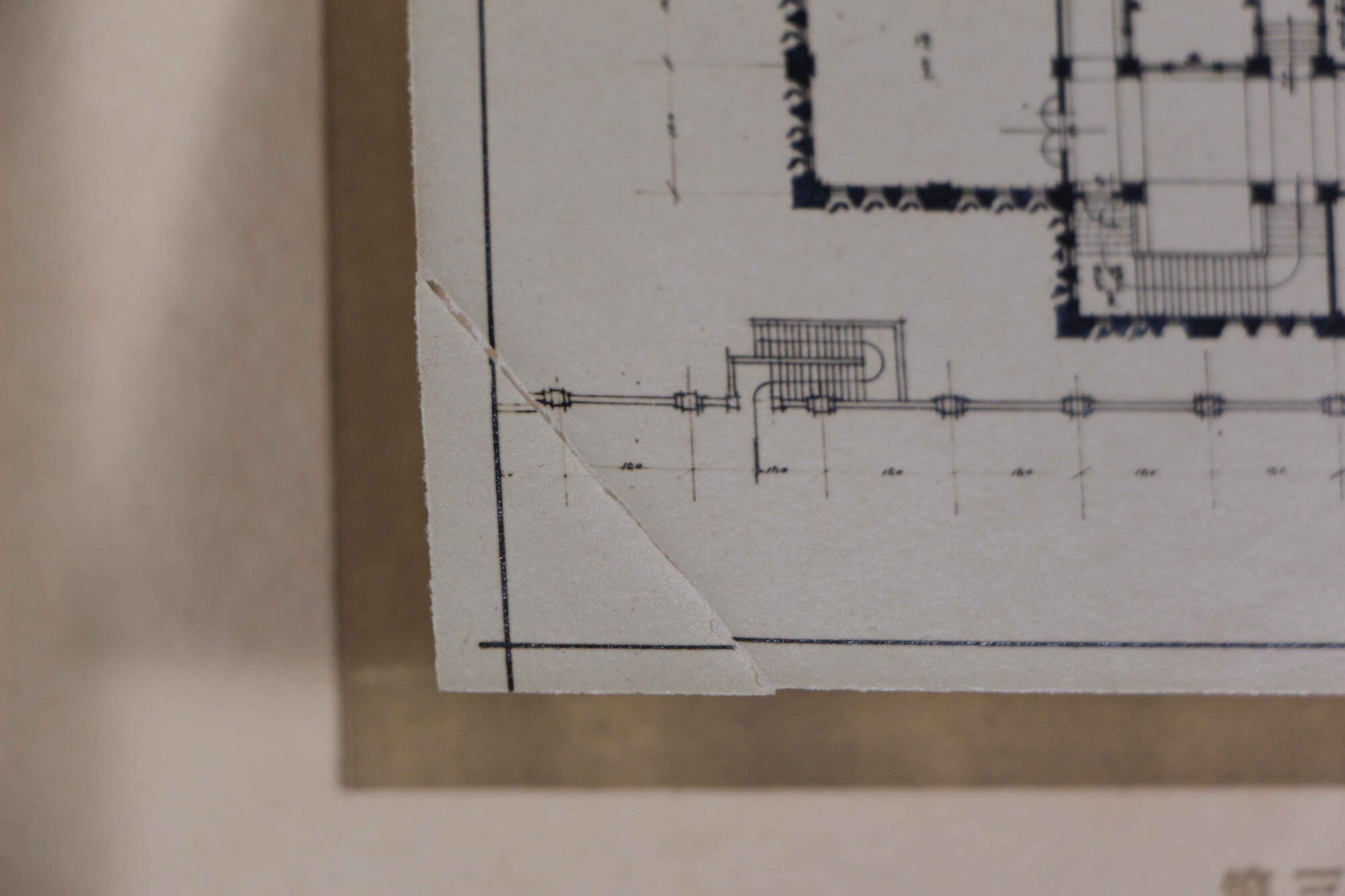

![写真の破損](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0659.jpg)

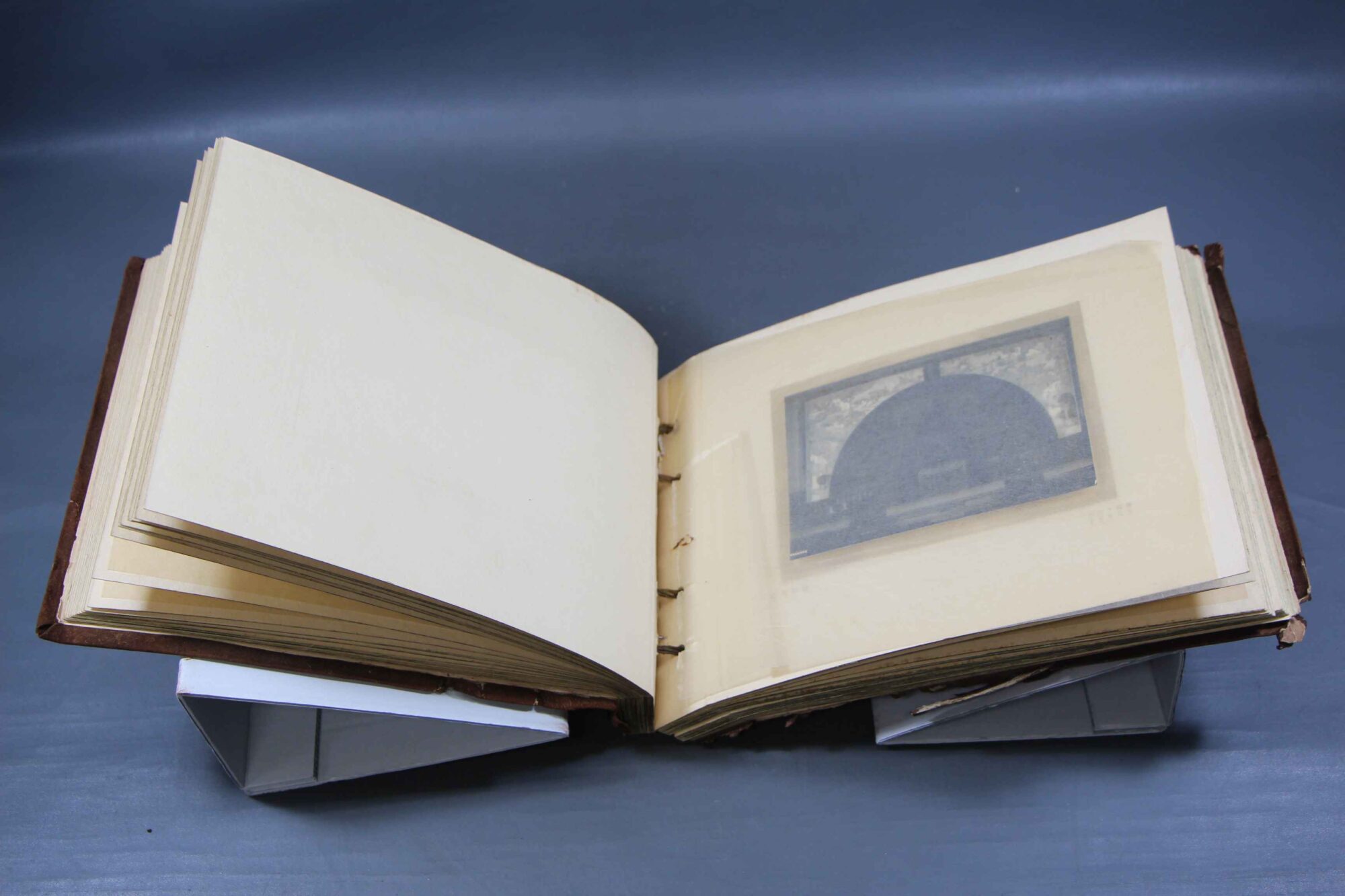

![開いた状態](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0661.jpg)

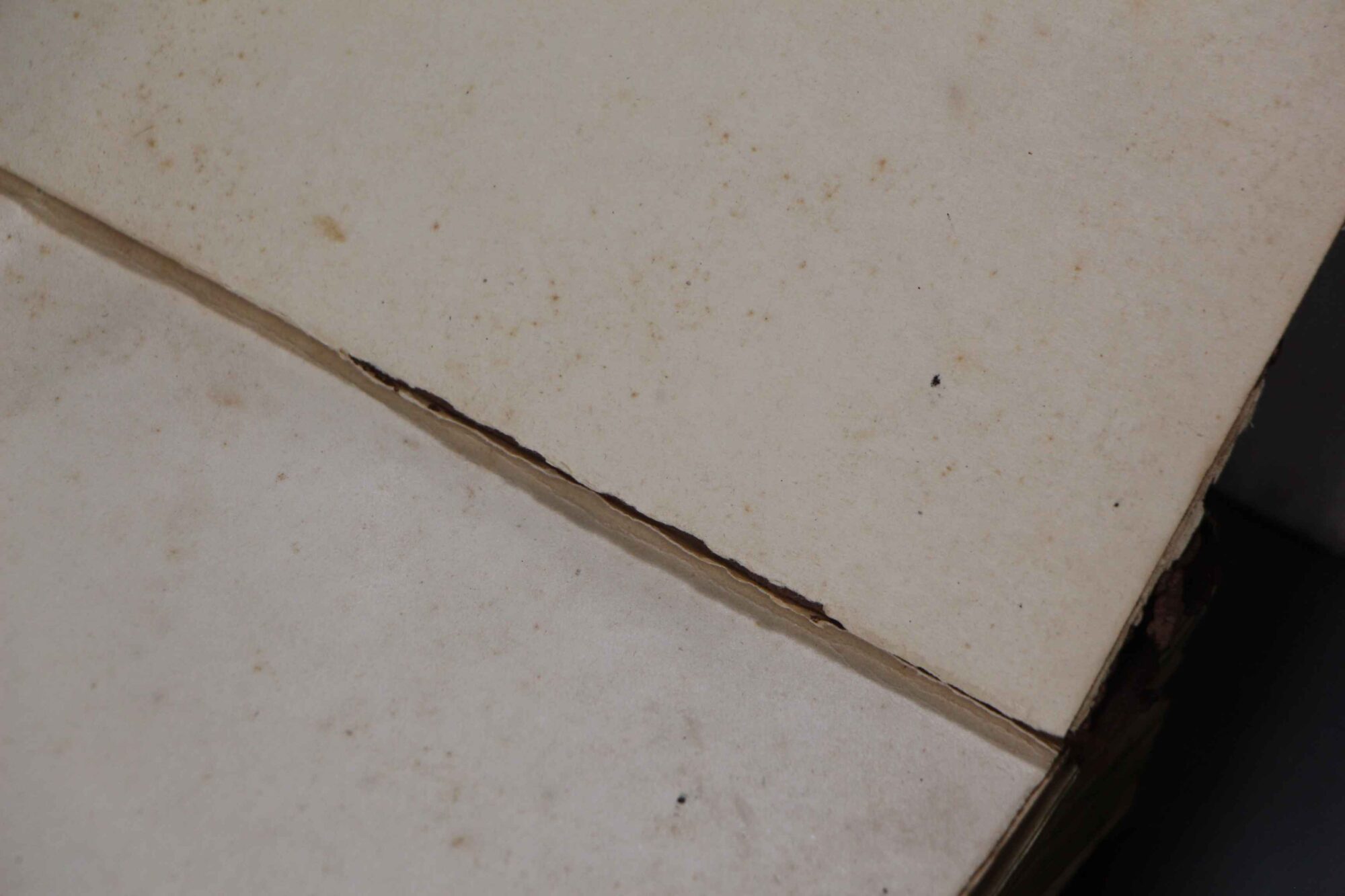

![うら見返しノド元の破損](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0665.jpg)

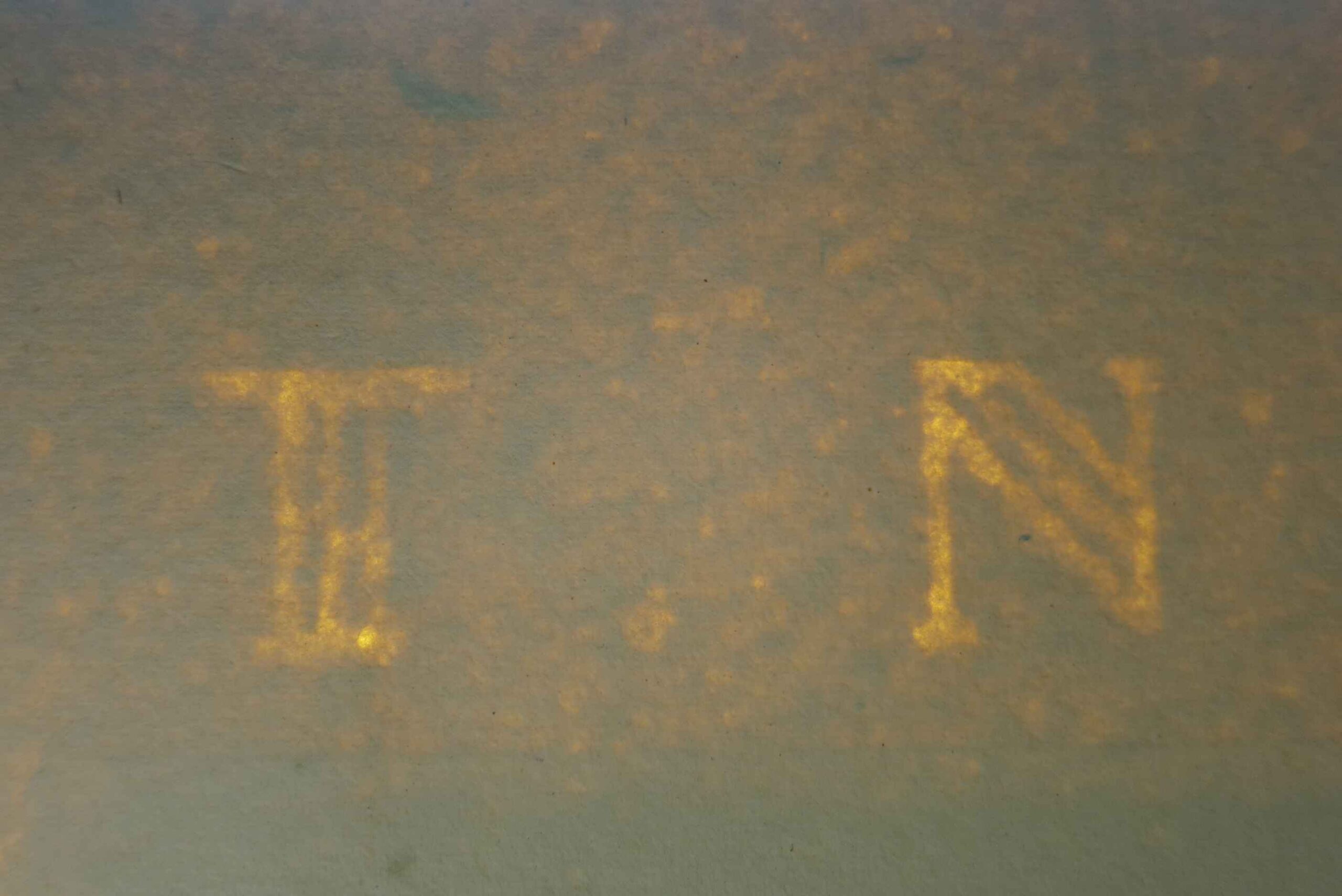

![台紙のウォーターマーク](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7844-scaled.jpg)
【主な保存修復処置】
①綴じの解体(紐、釘の取り外し)、ノンブル
②背固め、錆の除去後に全ページのドライクリーニング
③写真のセロハンテープを除去して再修復
④台紙の折れ・綴じ穴補強(薄口楮紙、薄美濃)、欠損(染中厚楮紙)・破損(薄美濃)修復
⑤下綴じを太目の麻糸で行い、背貼りを施す
⑥表紙の修復(垂れ部分の芯紙を厚口楮紙で作り、欠損革を同じく起毛革で修復)
⑦ヒンジで表紙と中身を再接続し、新規背革(起毛革)を貼り込み。
⑧綴じ直し(染綿糸)

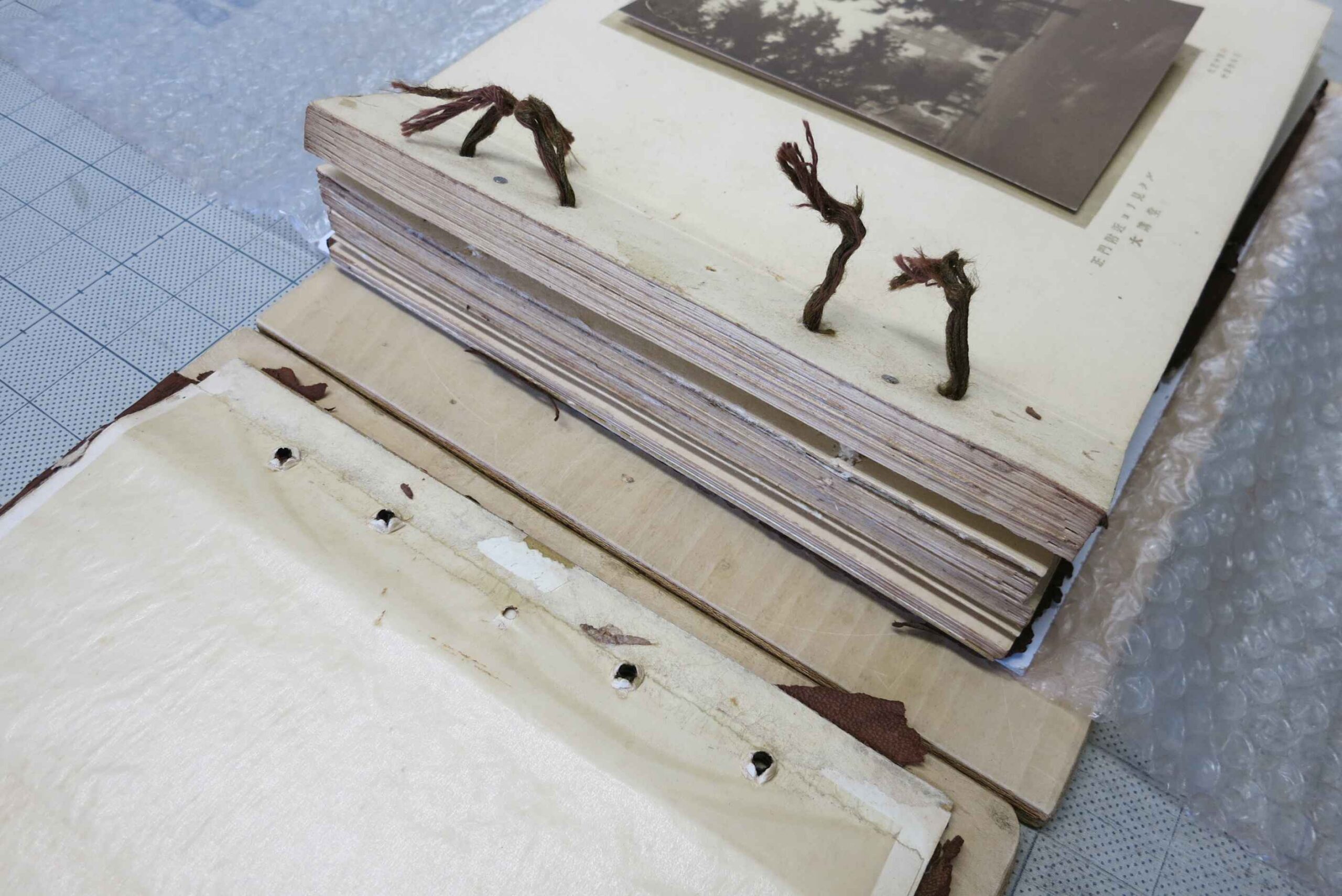

![解体](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7776-scaled.jpg)

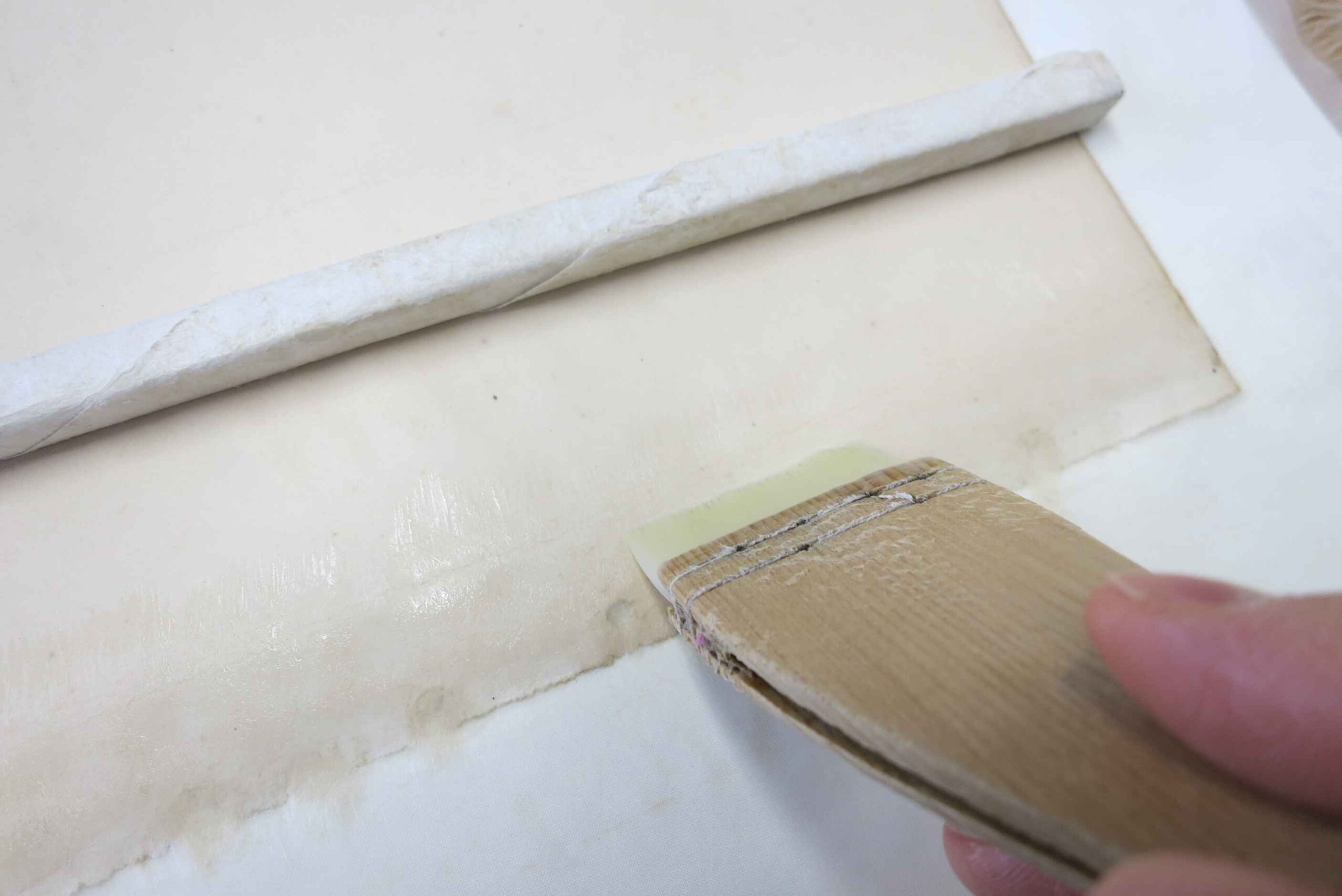

![台紙の補強](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7821-scaled.jpg)

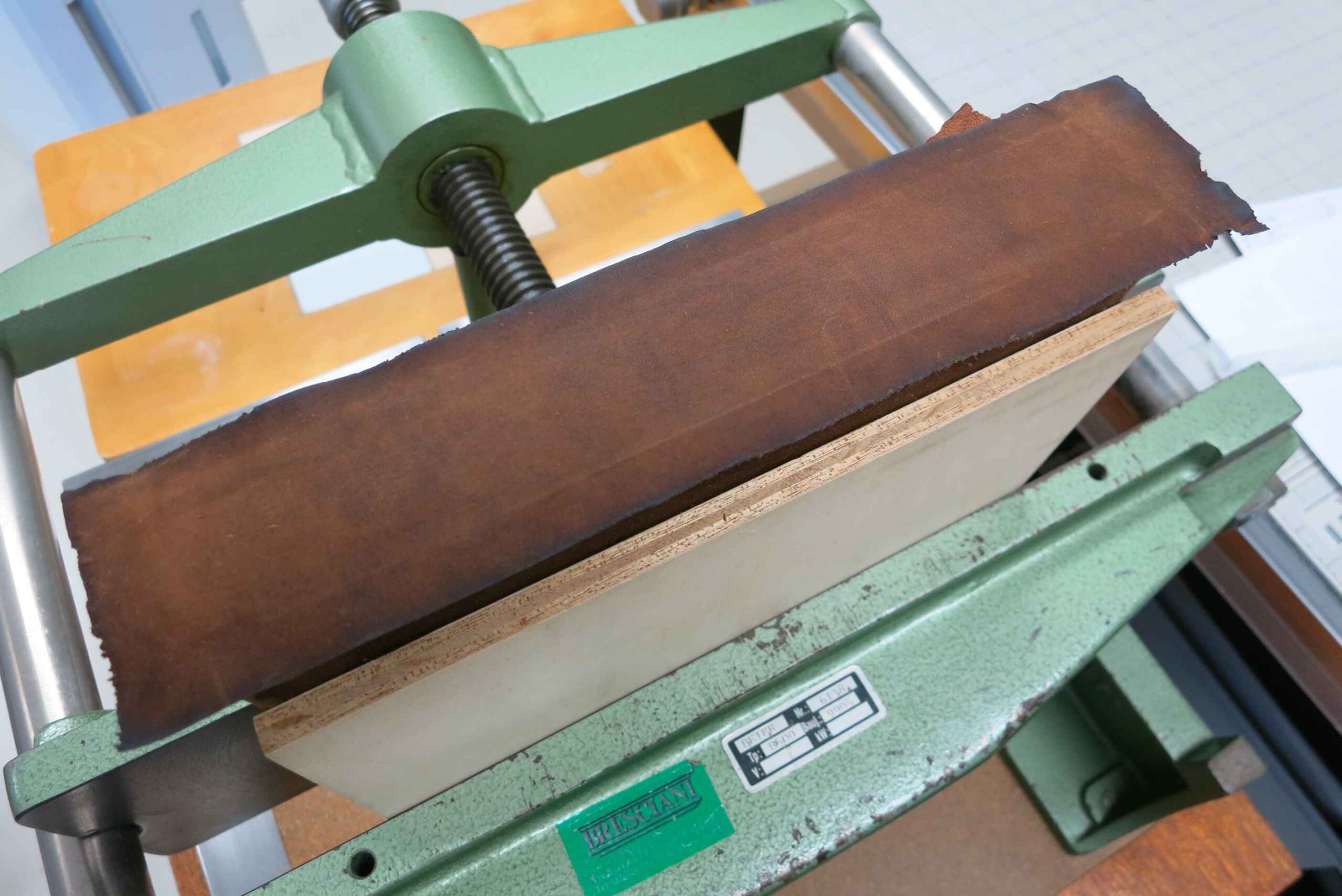

![新規背革の貼り込み](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7889-scaled.jpg)
【修復後の状態】

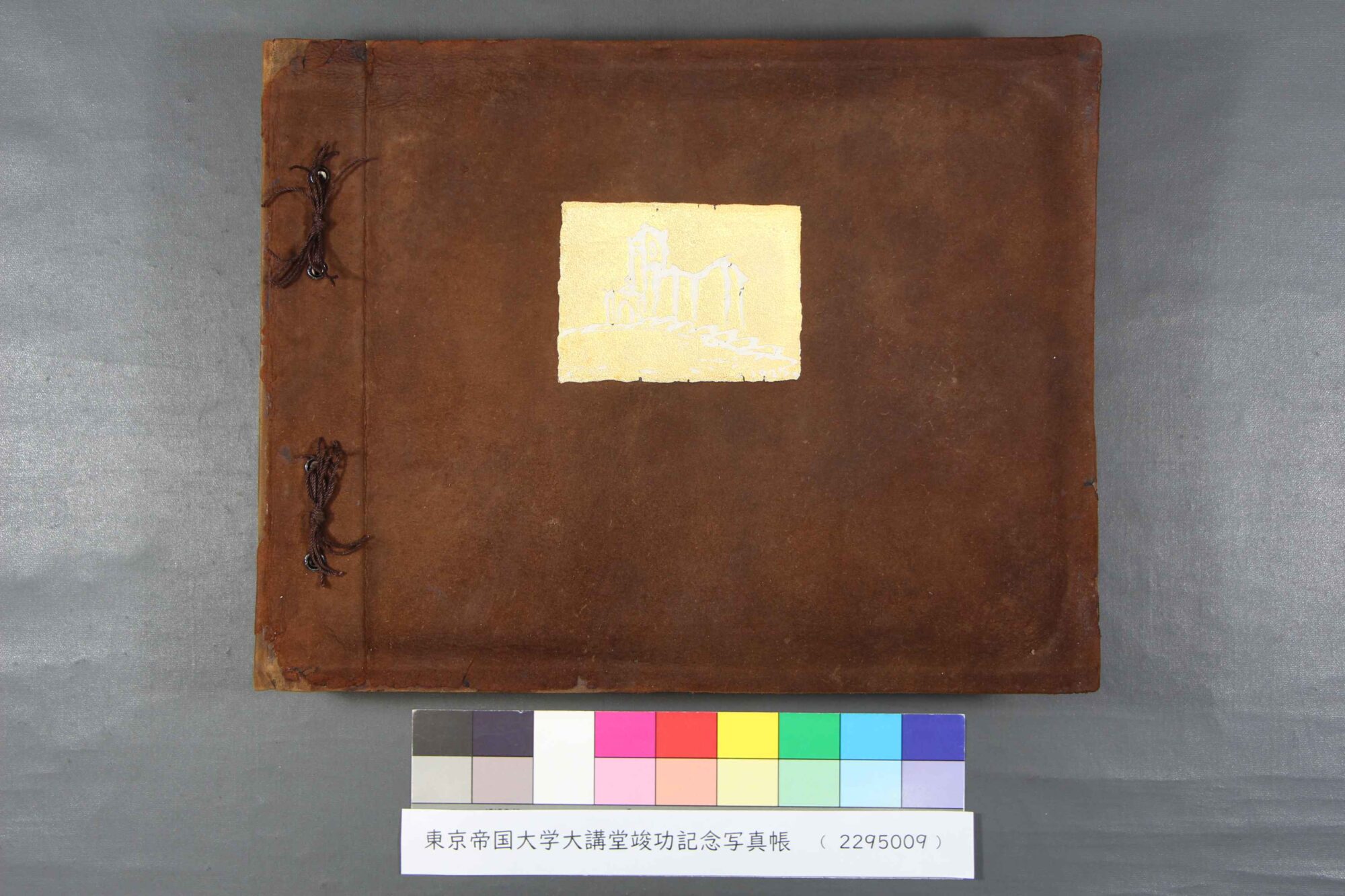

![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0871.jpg)

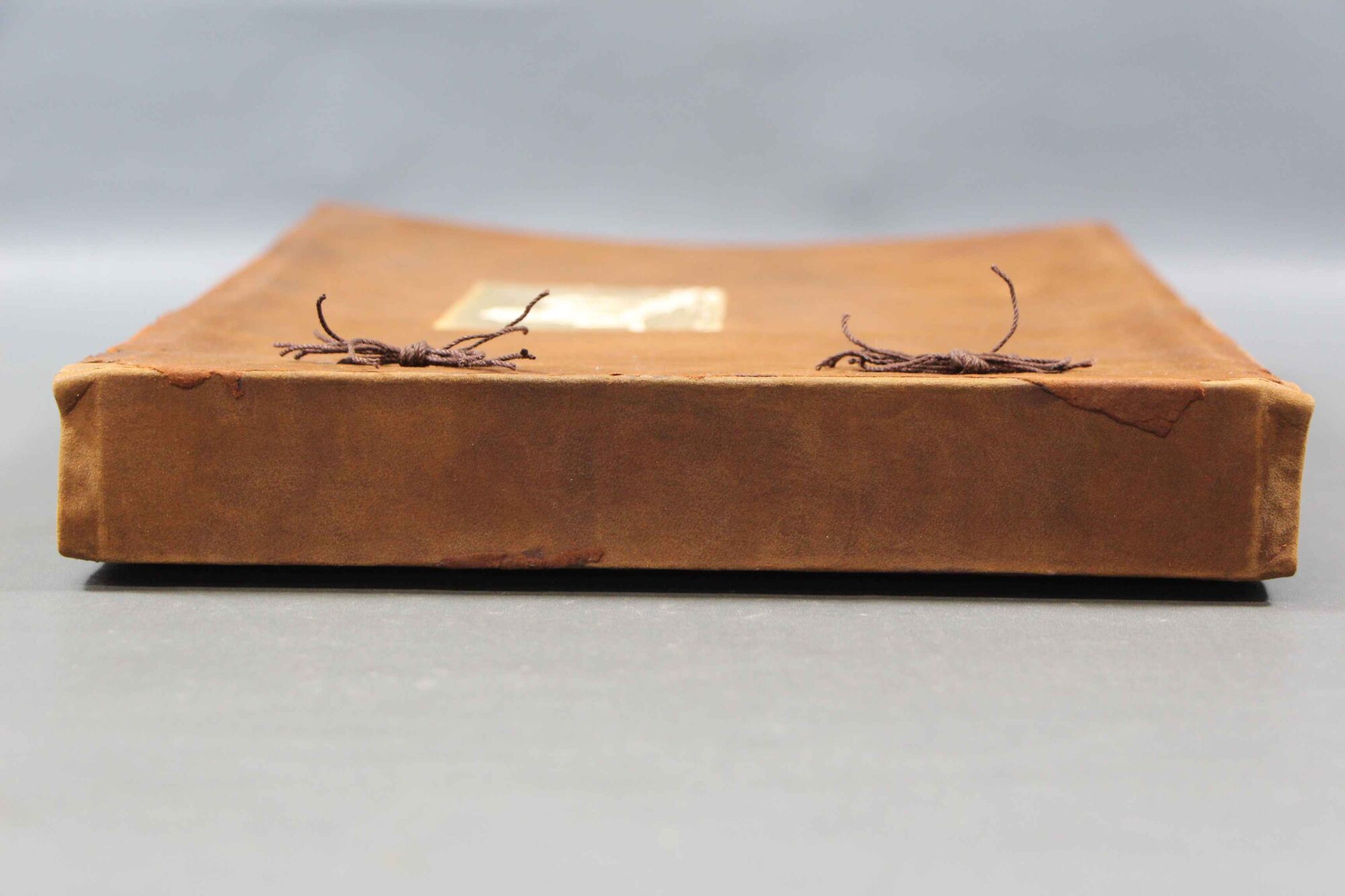

![背](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0873.jpg)

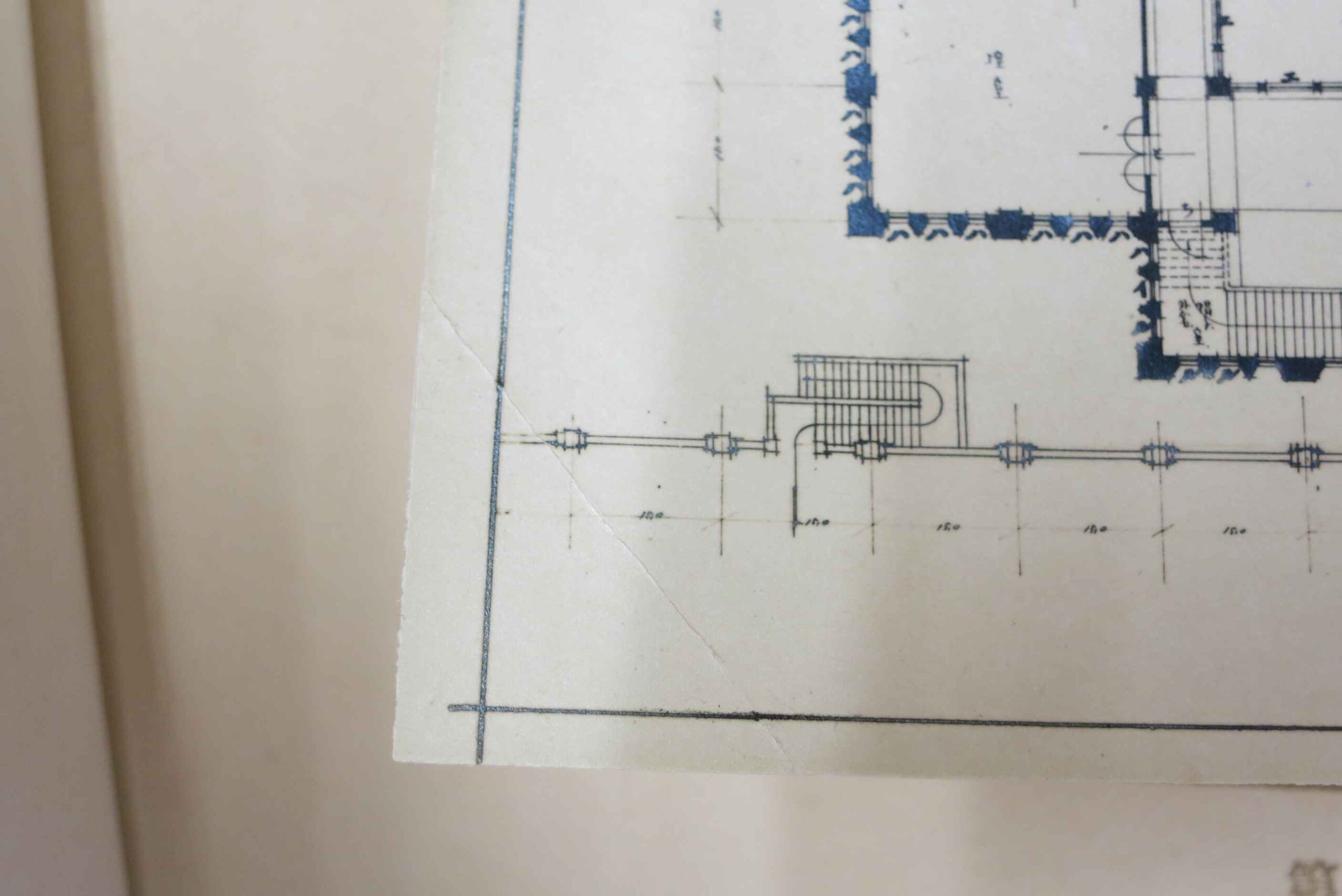

![写真の破損修復後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7973-scaled.jpg)

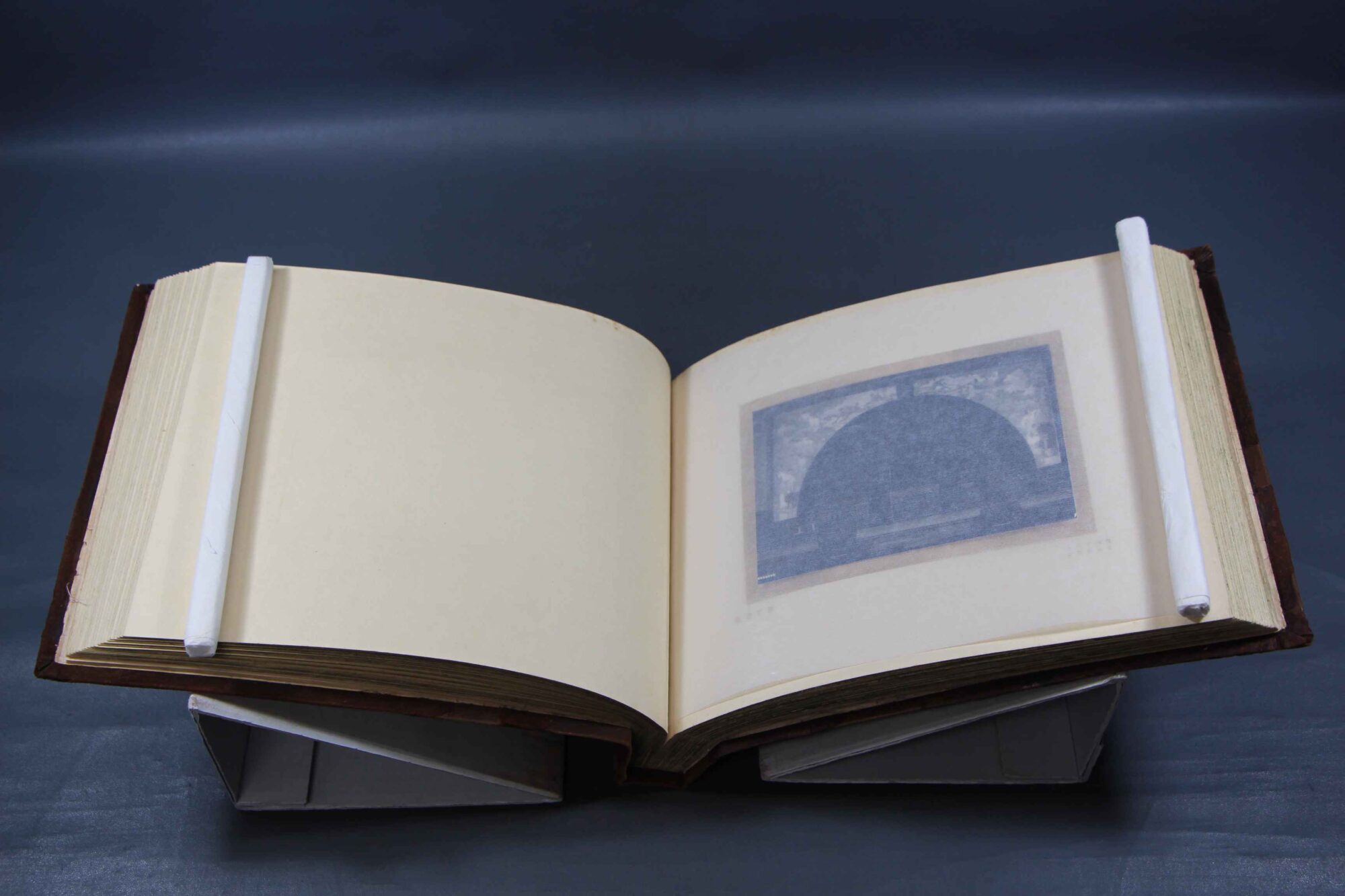

![開いた状態](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0885.jpg)

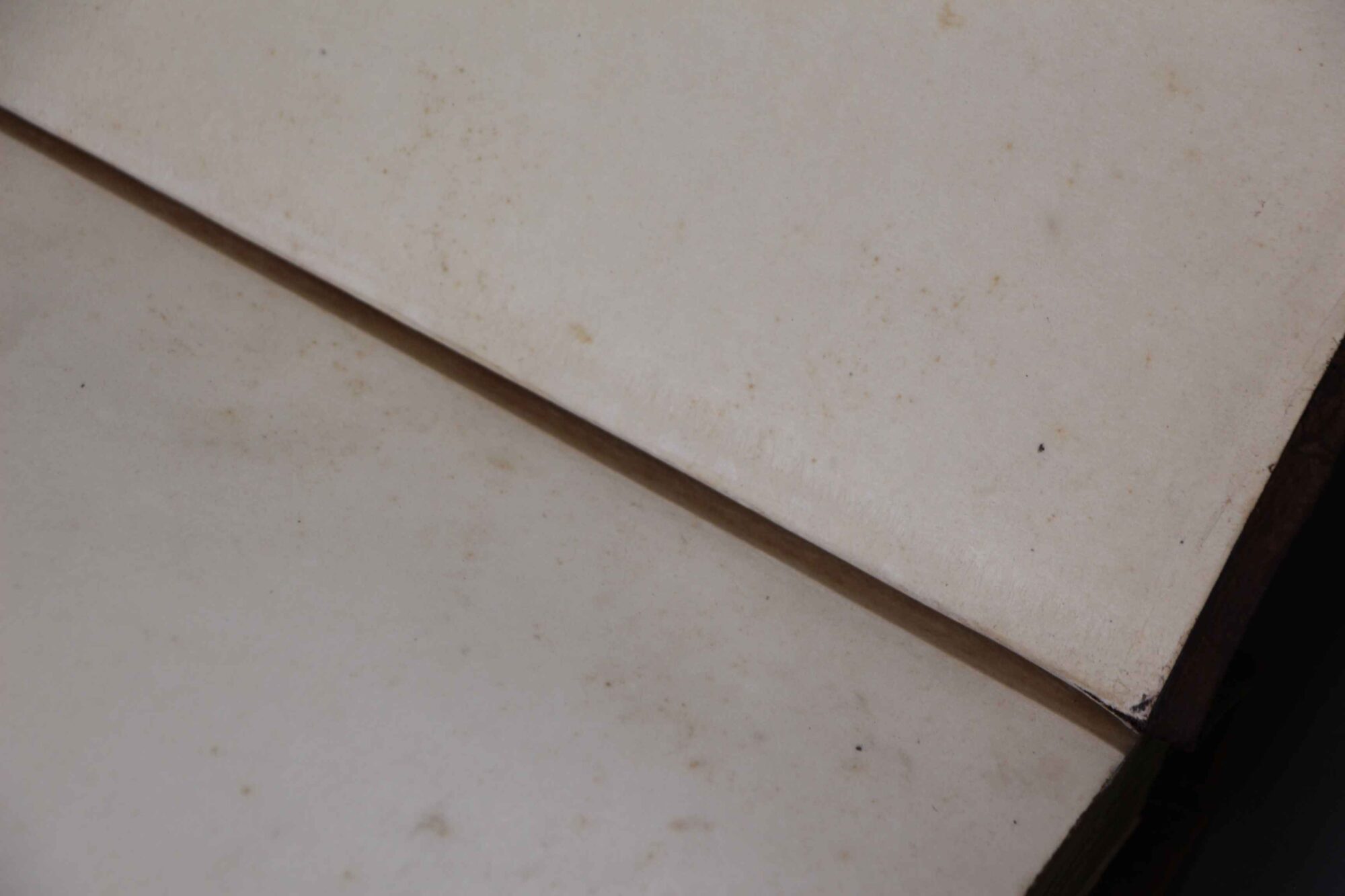

![うら見返しノド元破損修復後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0889.jpg)
事例2)
【タイトル】Architectural Pieces Collected by J. Tanabe on his America European Tour 1909-1910 vol.I~III
【資料概要】
清水組で技師・技師長を務めた田辺淳吉が明治42年(1909)8月、渋沢栄一を団長とする渡米実業団に随行し、全米54か所を訪問。その後、単独で米国さらに翌43年10月の帰国まで欧州各国を巡回した際に撮影・収集された建築作品写真が収められた大型アルバム。各巻の寸法(mm)と本文紙の枚数は、vol.I 565×460×85、37枚 vol.II 565×460×75、34枚 vol.III 565×460×70、31枚。
角革装とじつけ製本、タイトバック。テープ綴じ。台紙どうしを布でつなぐことで折丁化している。背貼りには反故革が用いられ、「陸軍戸山学校」「徴収簿」「物品出納」等の文字が確認できる。
【損傷/劣化】
背革は芯紙ごと外れている。表装革には銀面剥離、欠損、破損、脆弱化、摩耗の他にレッドロットも生じ、表紙ボードには欠損や層化が見られる。台紙には波打ち、染み、茶変色、周縁部の布の剥がれ、小さな破損が生じている。

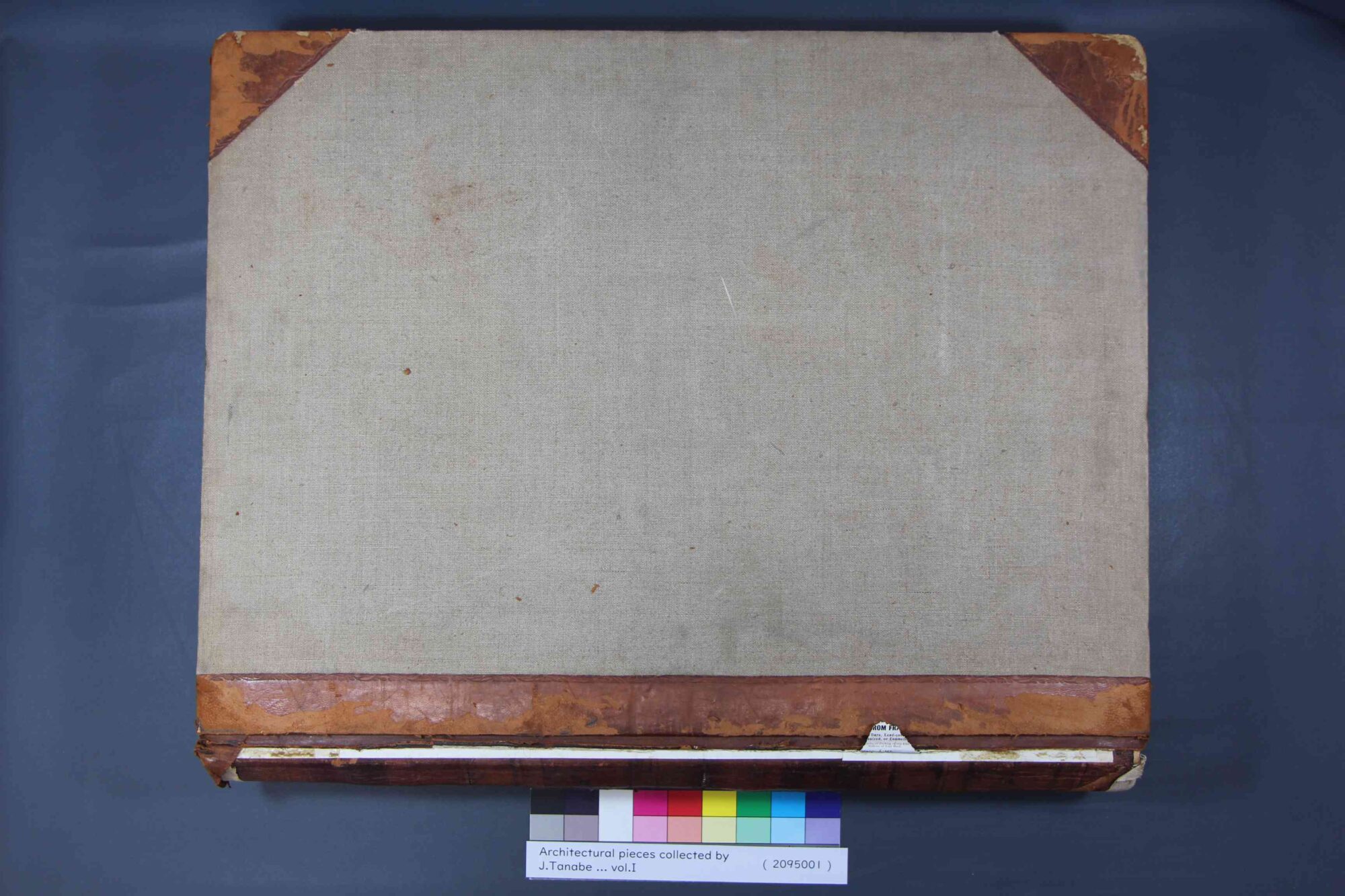

![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7870.jpg)

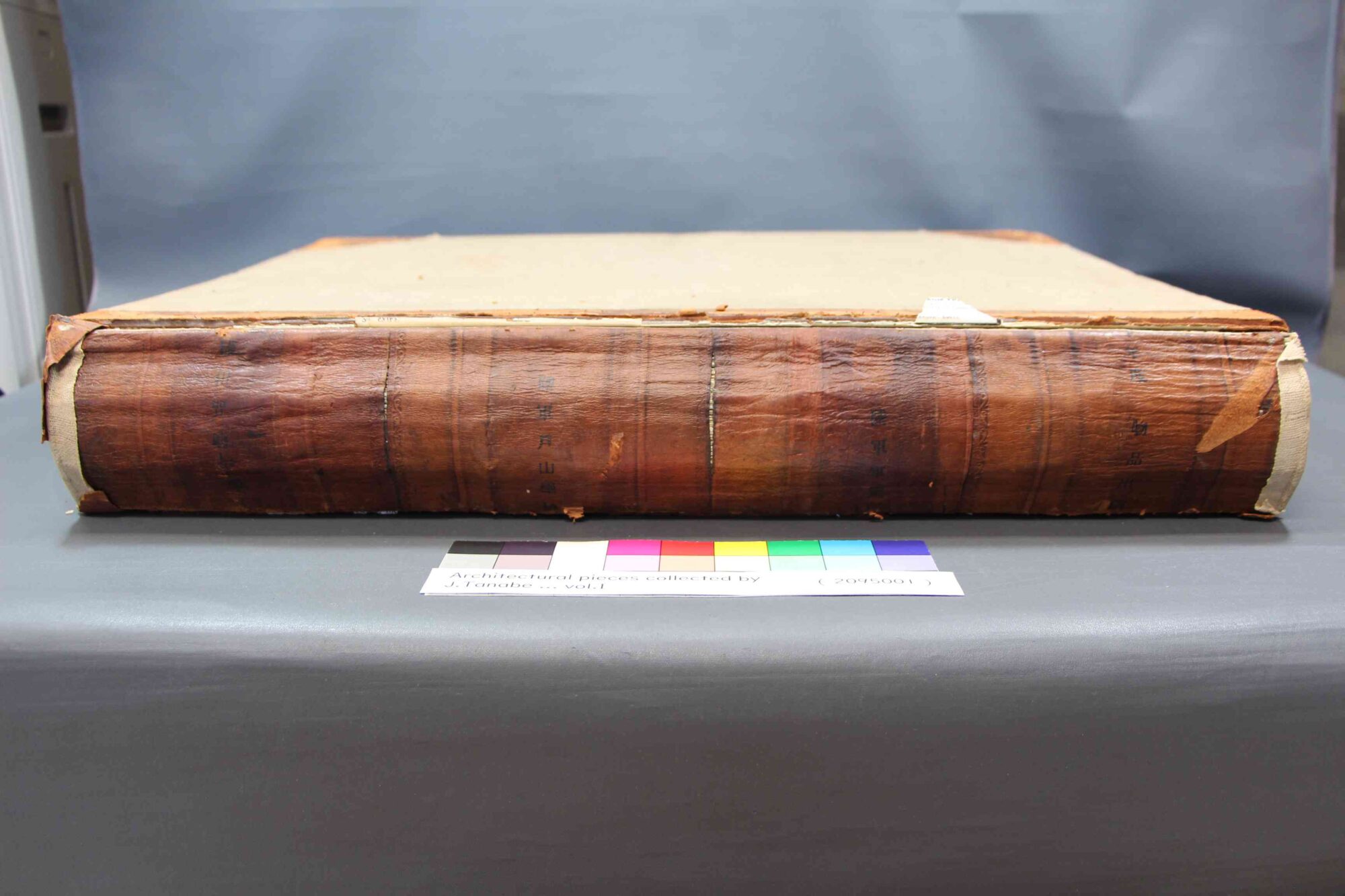

![むき出しの背貼り](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7872.jpg)

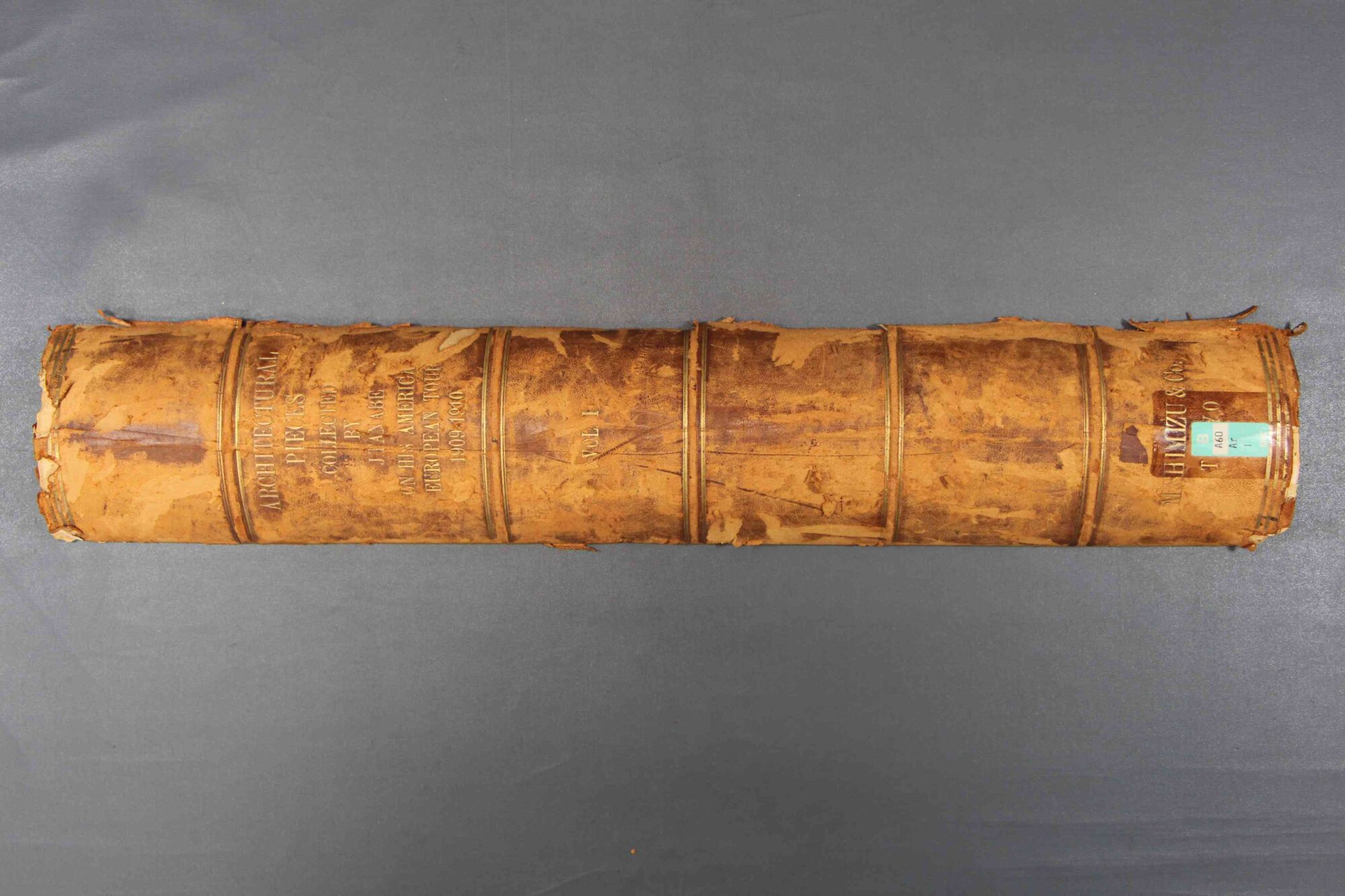

![外れた背革](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7888.jpg)

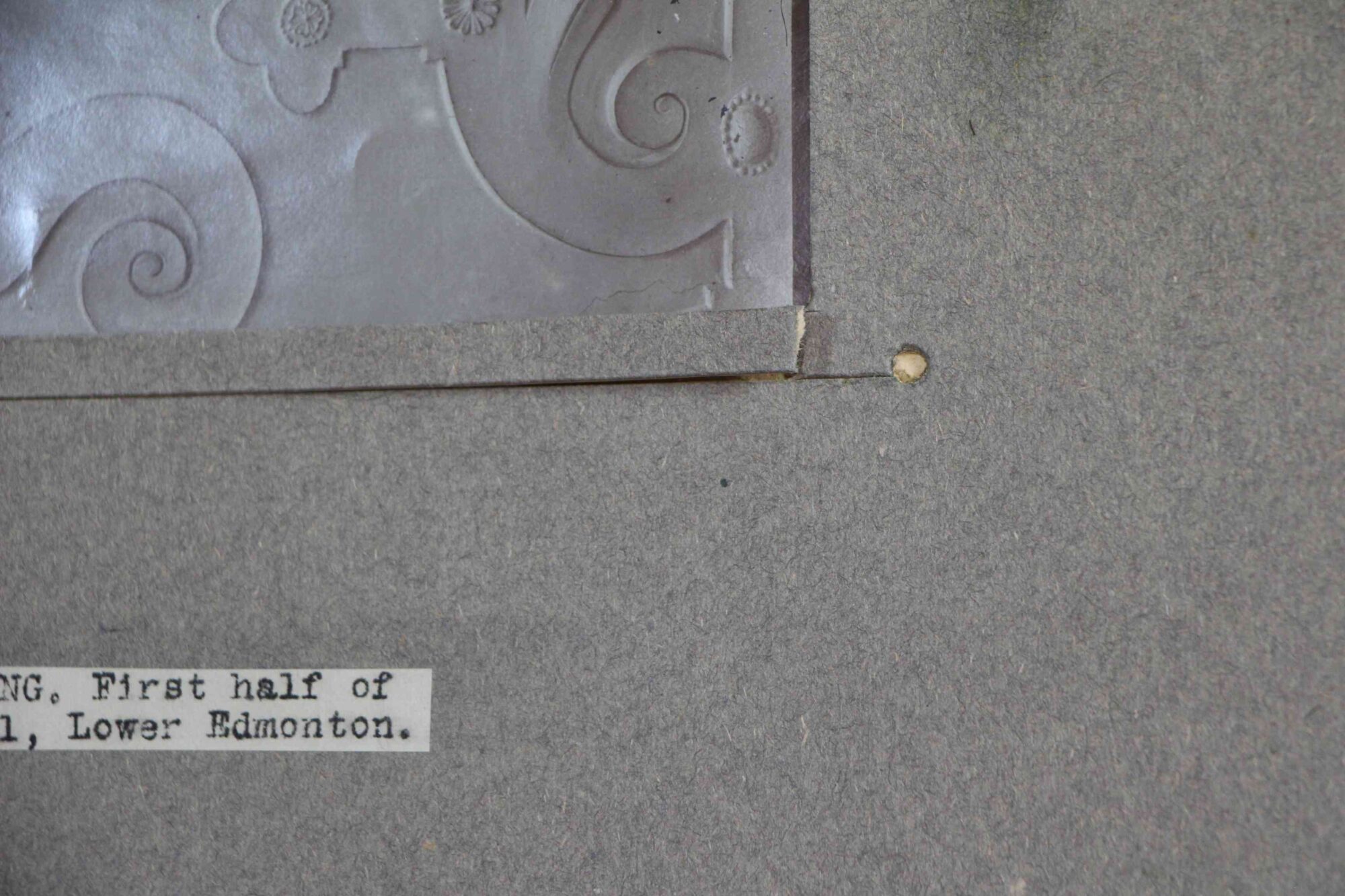

![台紙の破損](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7882.jpg)

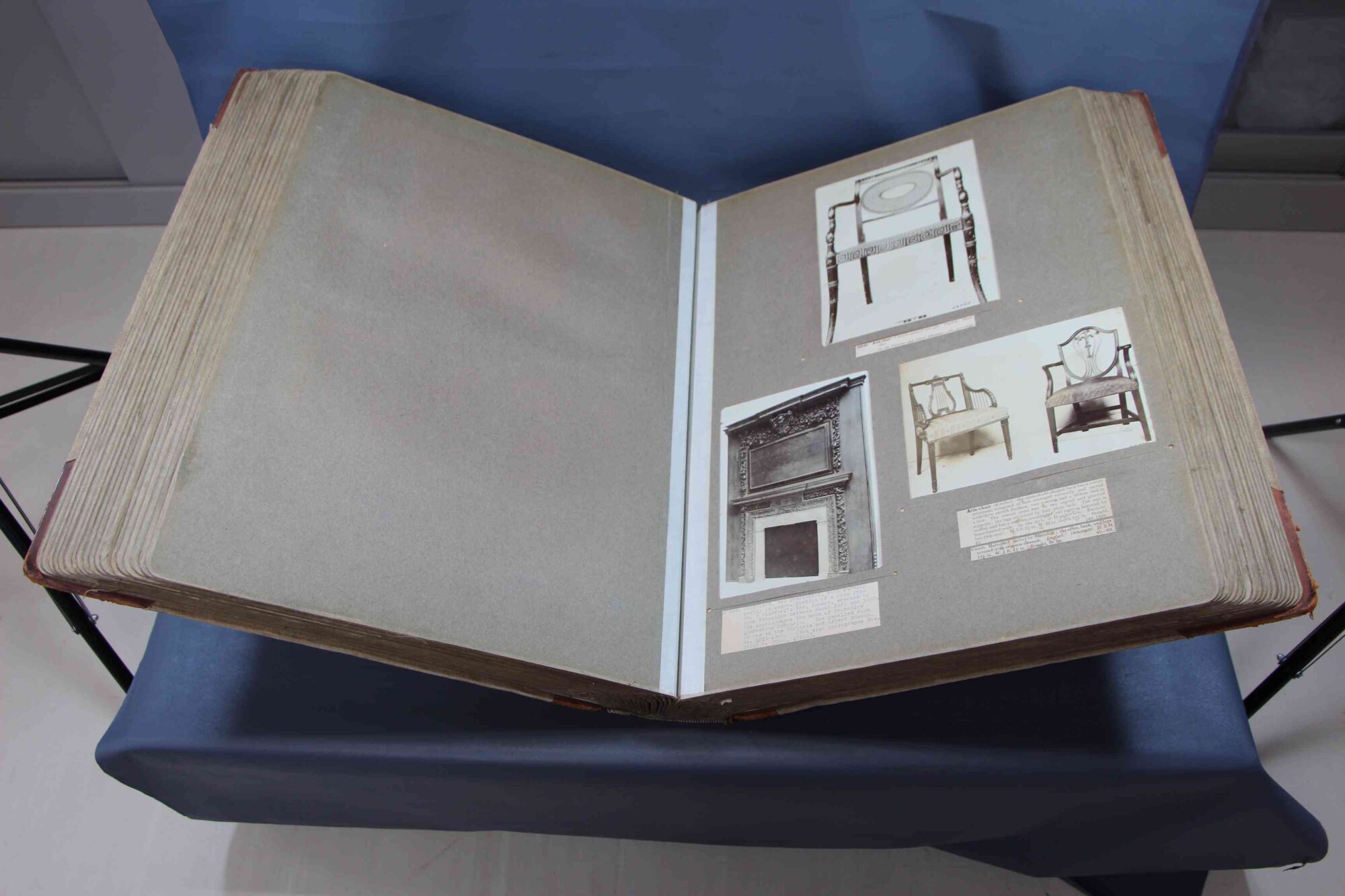

![開いた状態](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7883.jpg)

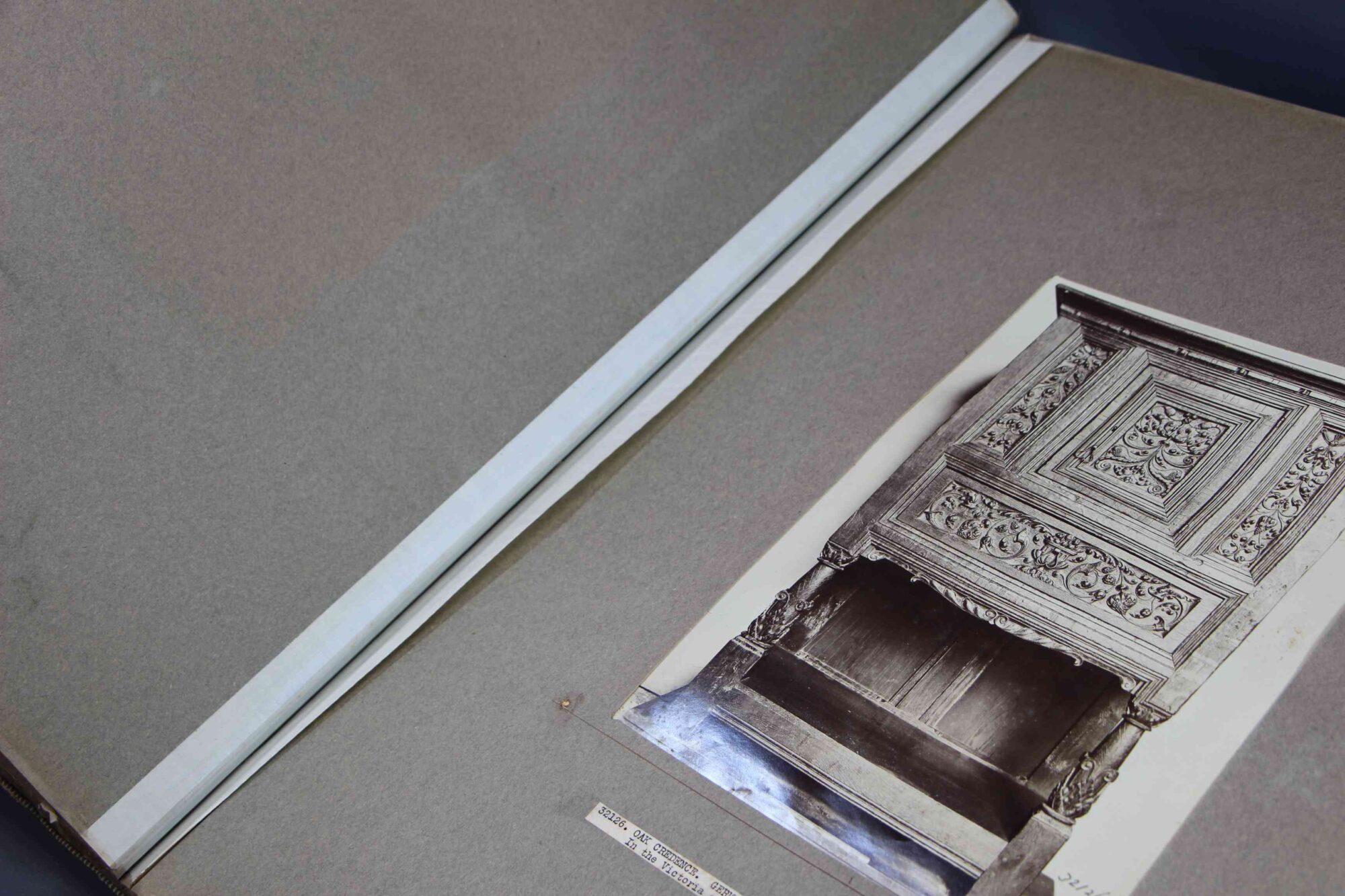

![接続布の剥がれ](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_7884.jpg)
【主な保存修復処置】
①背貼り、背固めを除去し、新規背貼りとヒンジを和紙で取り付け
②クータの取り付け後に分厚い背表紙芯紙を中性紙で化粧張りして再取り付け
③新規背革を革漉き、染色後に貼り込み
④台紙の破損を修復し、周縁布の貼り戻しを行う
⑤元背の貼り戻し
⑥間紙(ピュアガード45)の挿入

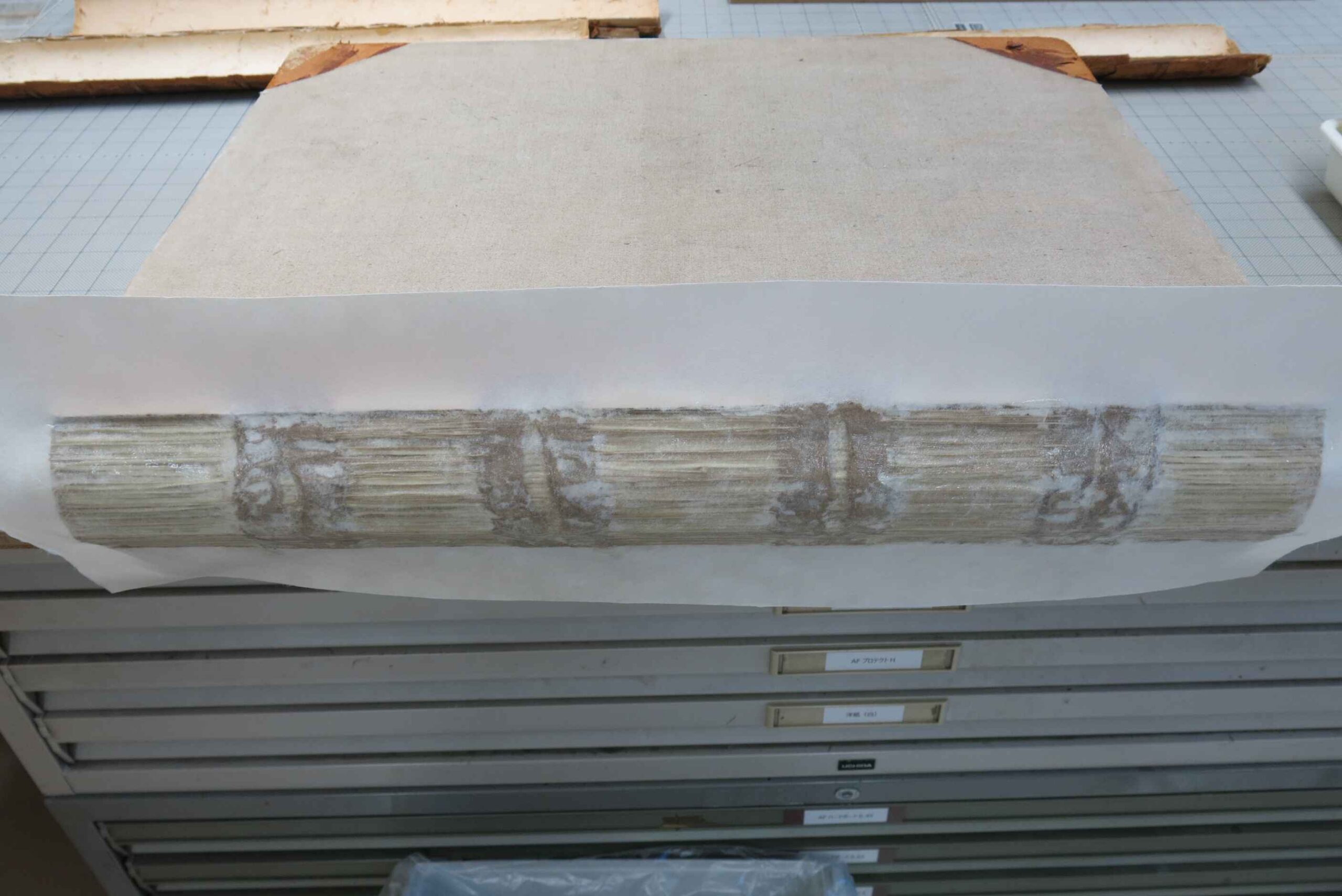

![背貼り](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0773-scaled.jpg)

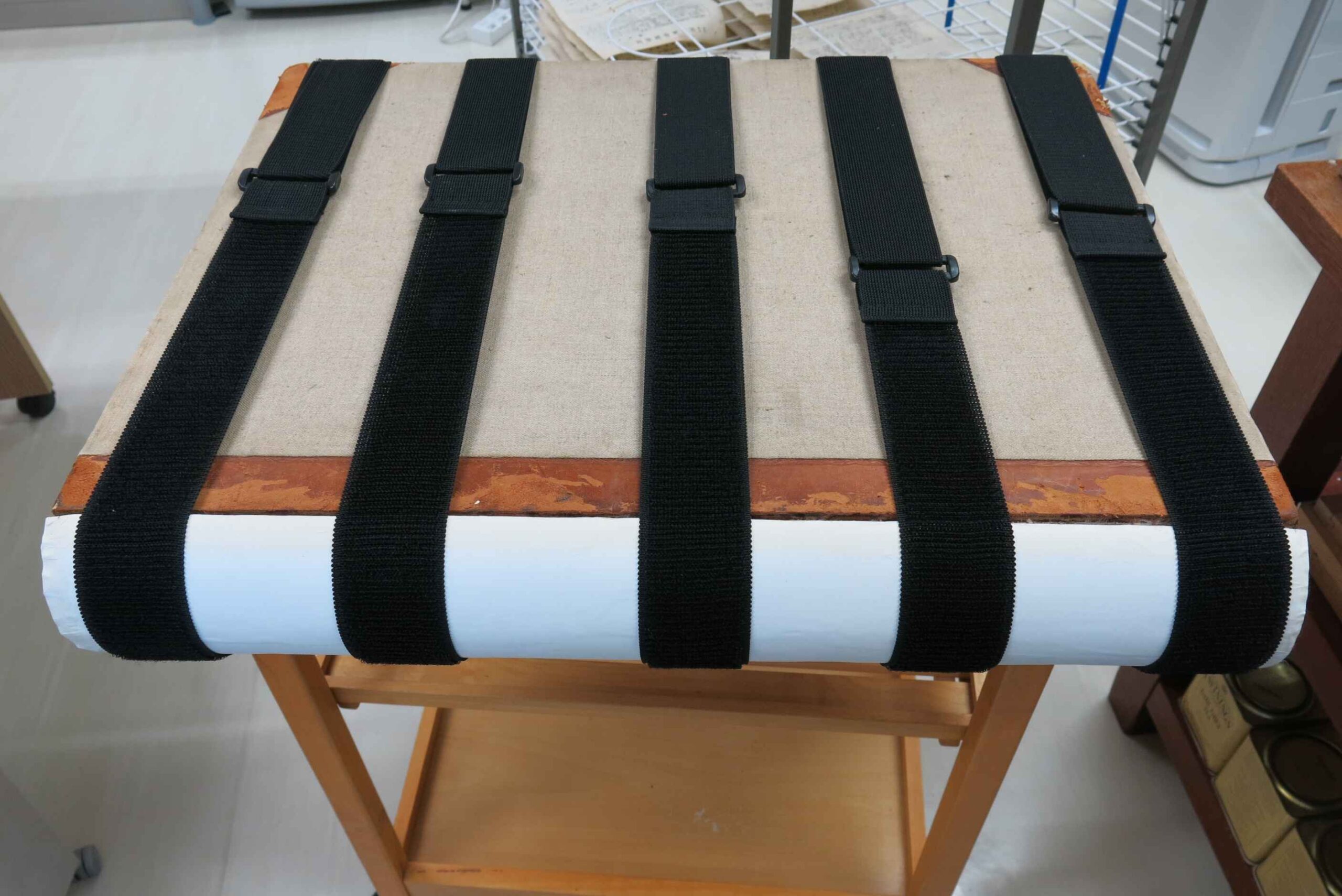

![背表紙芯紙の再取り付け](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0810-scaled.jpg)

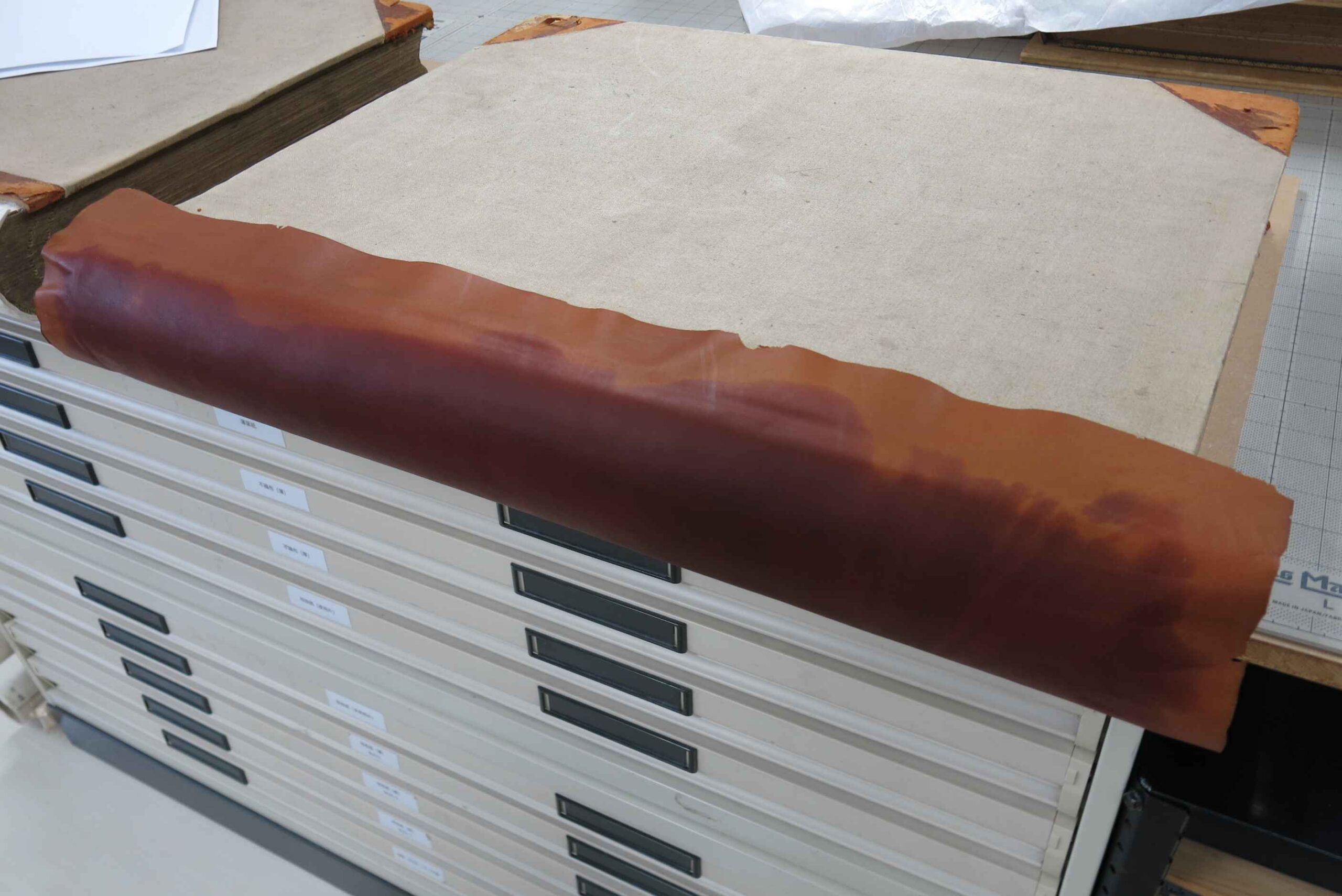

![新規背革の貼り込み](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0886-scaled.jpg)
【修復後の状態】

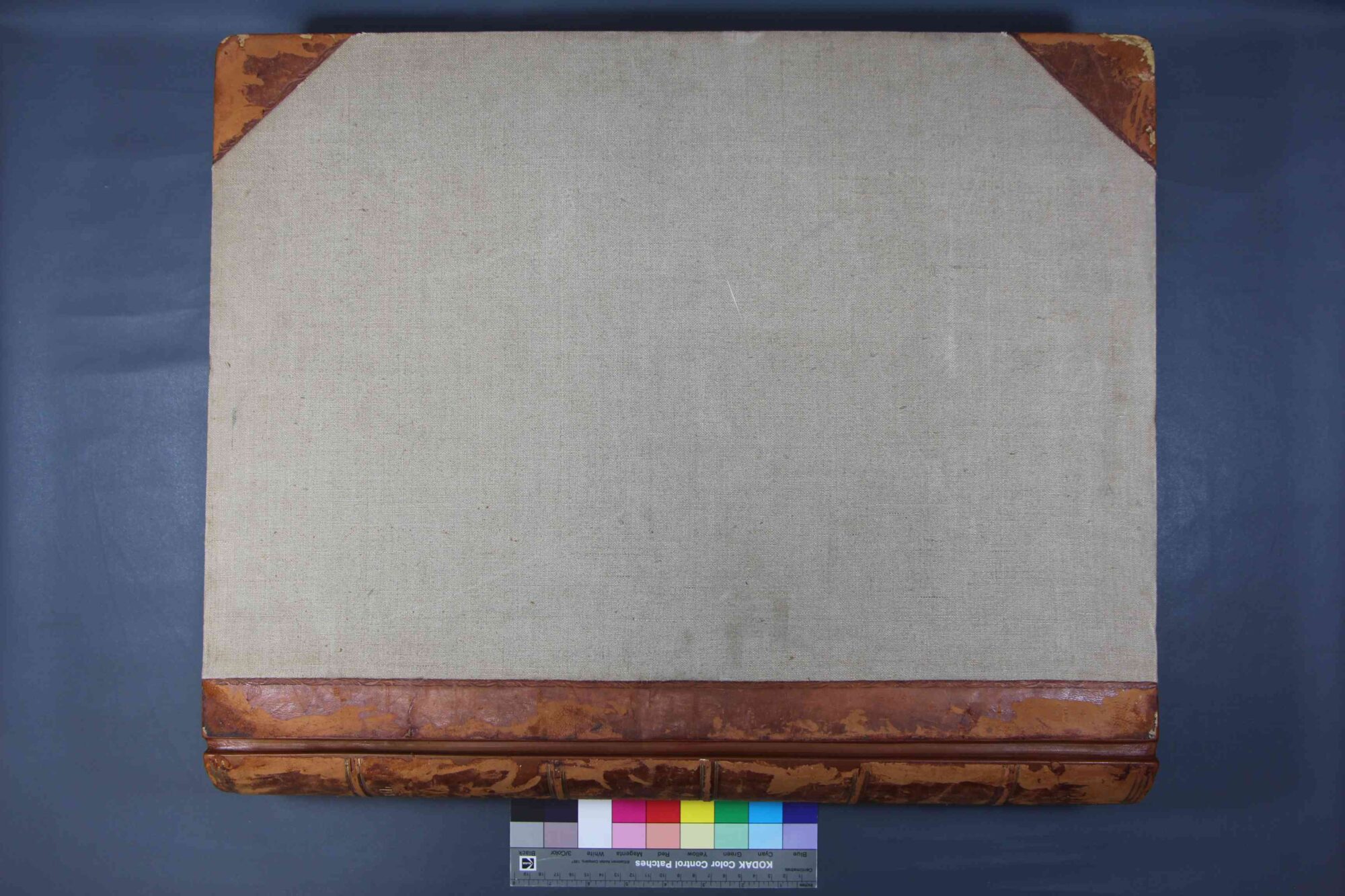

![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_9373.jpg)

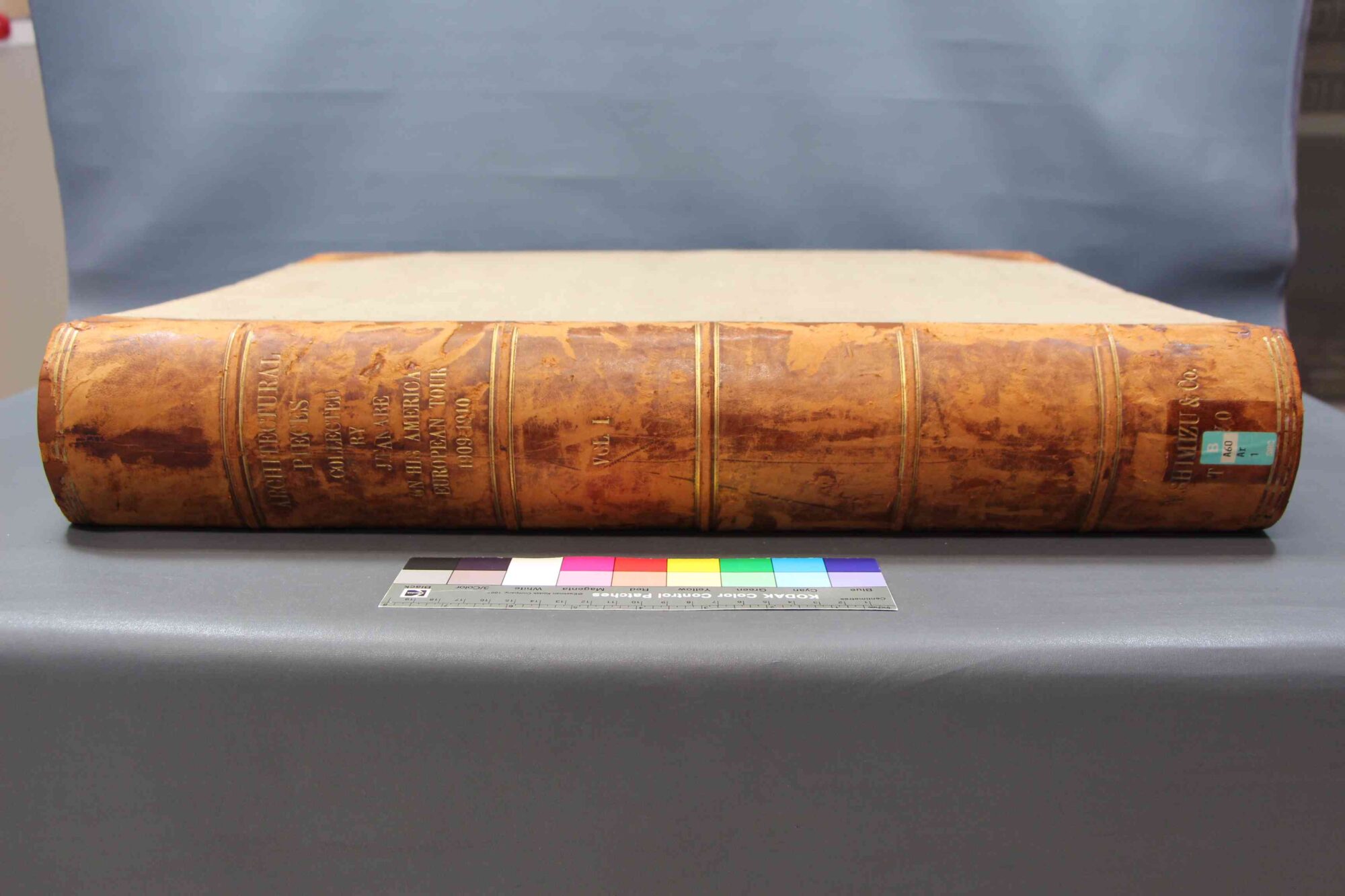

![背表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_9375.jpg)

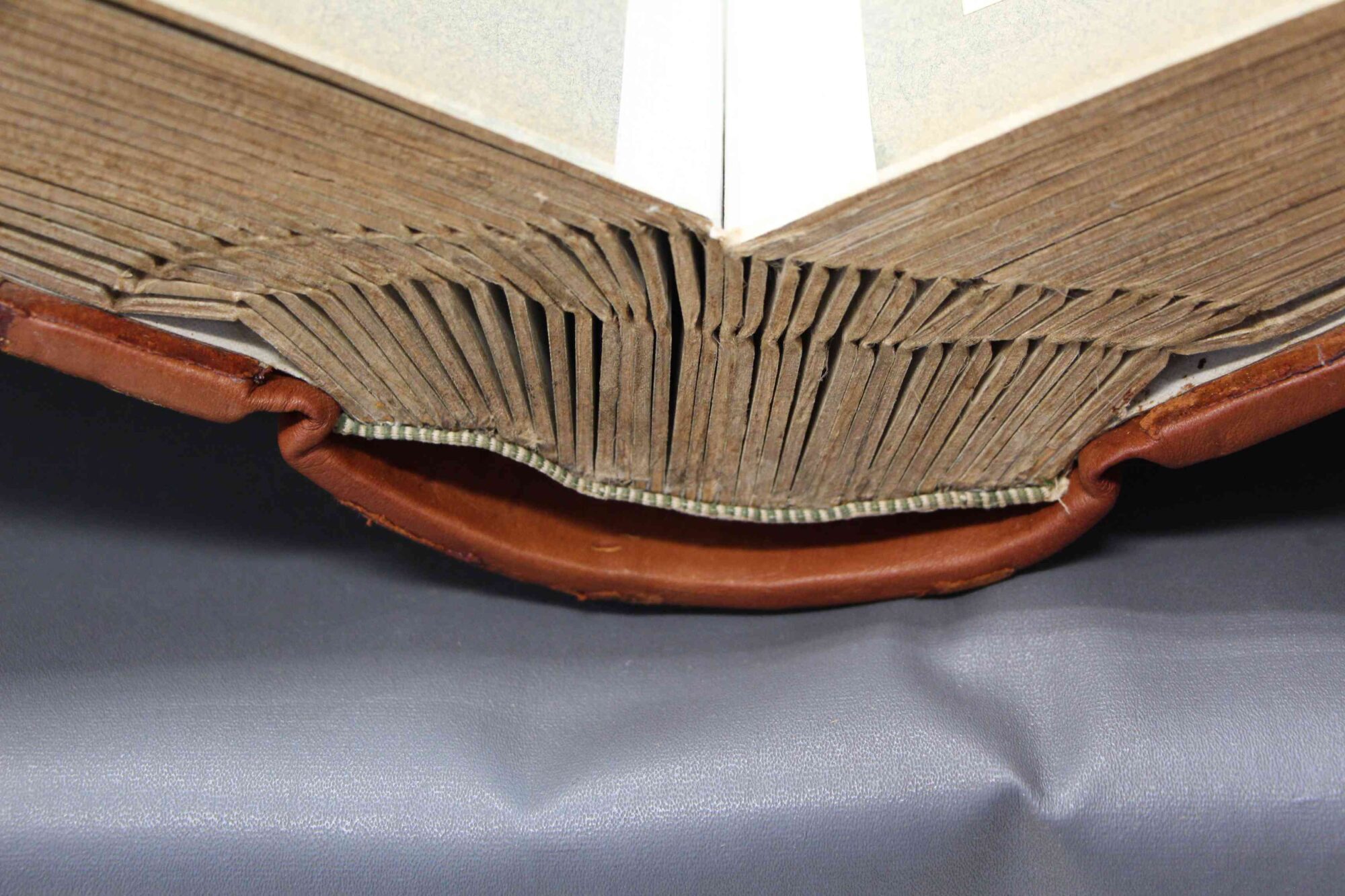

![開いた状態(拡大)](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_9386.jpg)

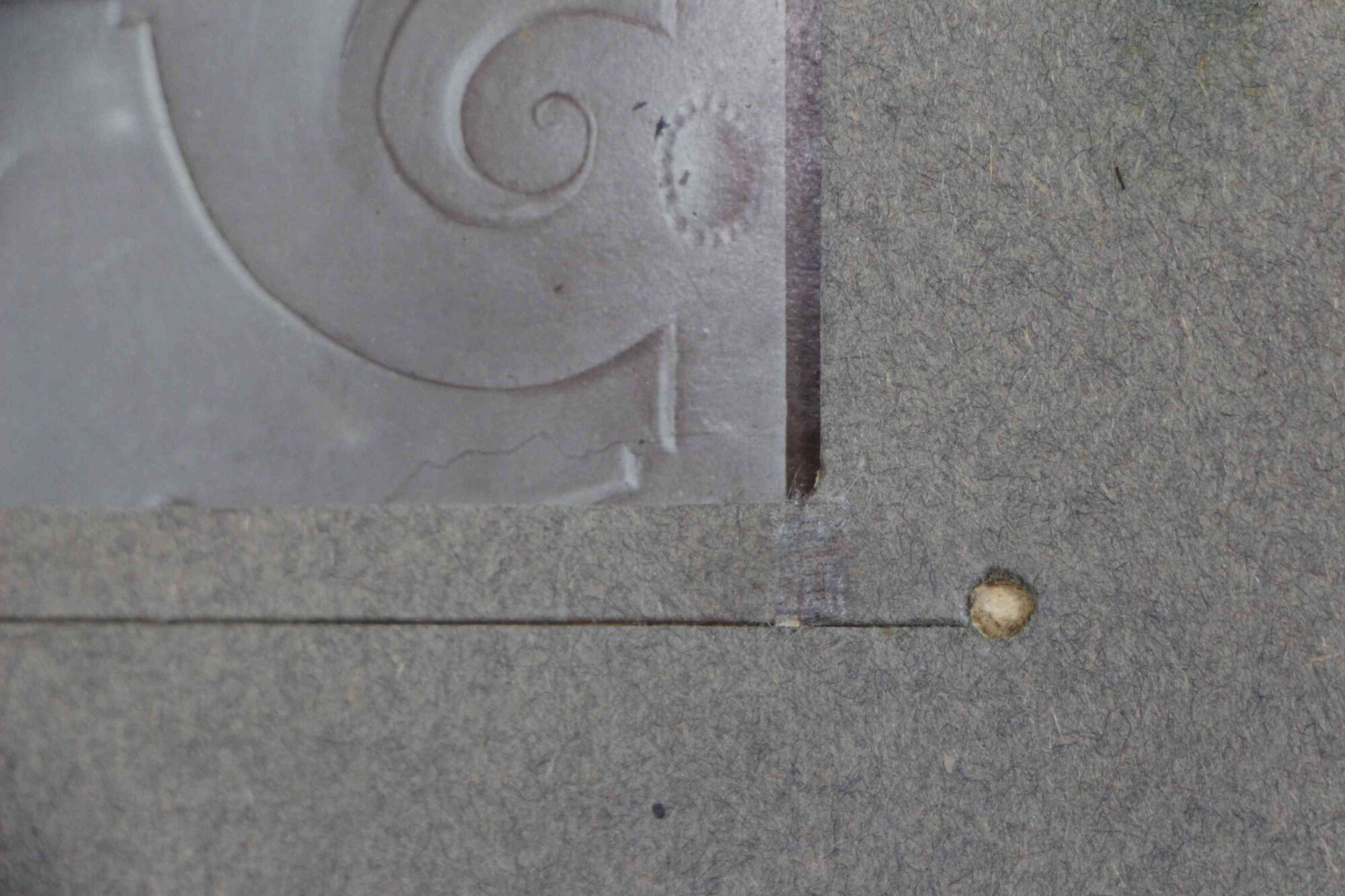

![台紙の破損修復後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_9384.jpg)

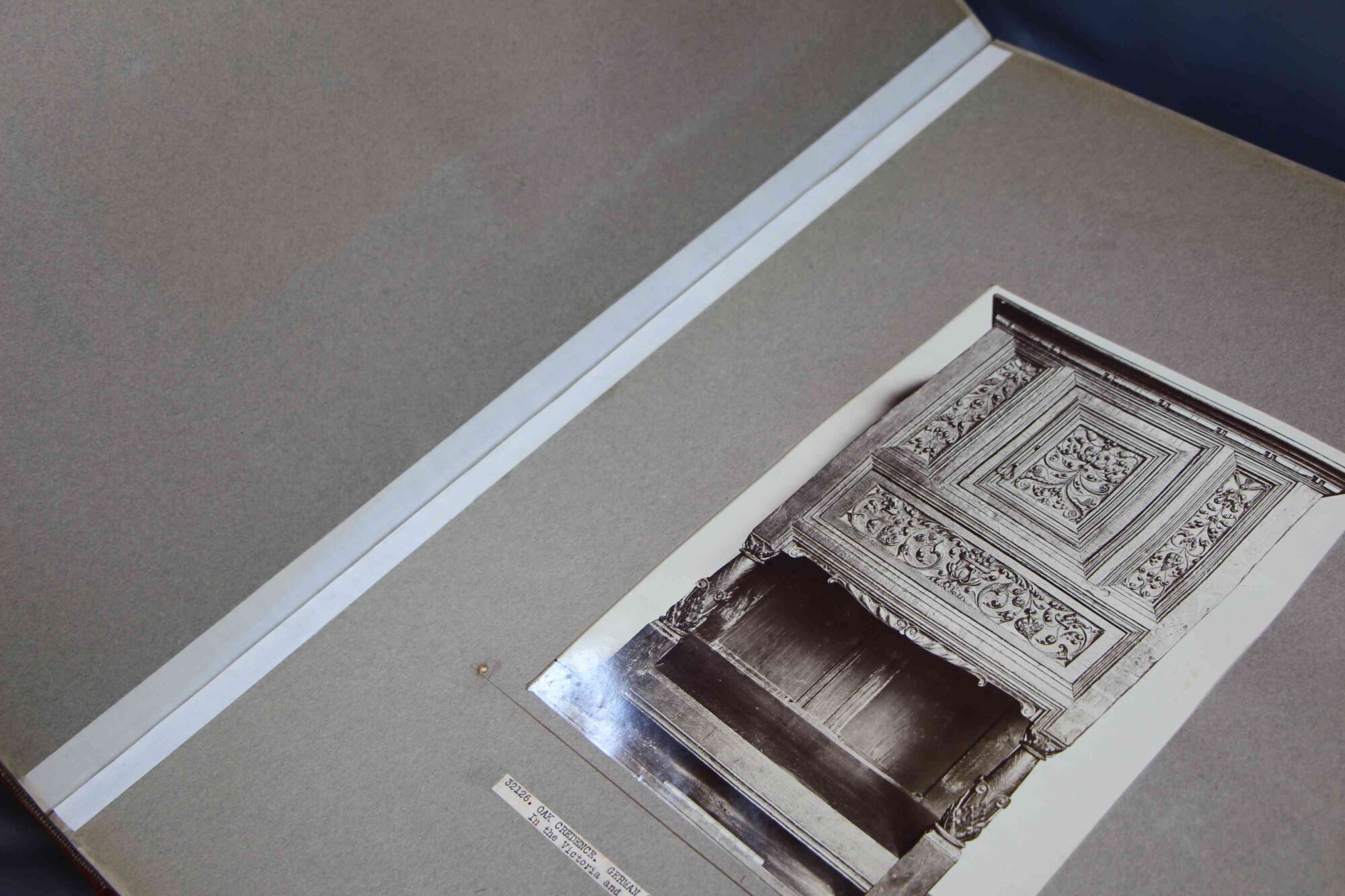

![接続布の剥がれ修復後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_9387.jpg)
事例3)
【タイトル】清水釘吉翁
【資料概要】
清水組五代店長を務めた清水釘吉(1867-1948)の伝記。1943年刊、非売品。総布装くるみ製本、機械綴じ。表装布にはエンボスあり、スリップケース収納。
【損傷/劣化】
表紙と中身は完全に分離しているが、表装材の状態は良好。綴じ糸の切断により綴じはバラバラな状態。おもて見返しノド元は切断され、本文紙には軽度の破損や折れが見られる。
![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6049.jpg)
![背表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6051.jpg)
![おもて見返しノド元分離](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6055.jpg)
![開いた状態](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6059.jpg)
![スリップケースの錆](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6068.jpg)
【主な保存修復処置】
①背貼り・背固めを除去し、綴じを解体
②本文紙の破損(薄口楮紙)修復、折れ伸ばし・補強(薄口楮紙)
③折丁背を補強し、綴じ直しに耐えられるようにする(染薄口楮紙)
④リンクステッチによる綴じ直し後、丸み出し・バッキング
⑤残存する花布は洗浄し、欠失分は復元して貼り戻し
⑥表紙と中身の再接合
⑦スリップケースの錆を除去後に染和紙で補填し、破損部分も修復して再組立て
![折丁の補強後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8324-scaled.jpg)
![バッキング](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8353-scaled.jpg)
![表紙と中身の再接合](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8369-scaled.jpg)
【修復後の状態】
![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0263.jpg)
![背表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0265.jpg)
![おもて見返し](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0268.jpg)
![開いた状態](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0272.jpg)
![ステープルの錆除去、修復後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0281.jpg)
事例4)
【タイトル】内山熊八郎
【資料概要】
清水組で工事長、専務取締役を務めた内山熊八郎(1881-1936)の伝記。1939年刊、非売品。総布装くるみ製本、機械綴じ。表装布にエンボスあり。
【損傷/劣化】
表裏の表紙(ボード)は見返しとともに中身から分離している。表装材が表紙(ボード)から外れており、背部分天地には摩耗とほつれが生じている。綴じは綴じ糸の切断によりバラバラな状態。本文紙には軽度の破損や欠損等が生じ、いくつかの図版には糊離れの他に破損等も見られる。
![表装材(おもて)](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6025.jpg)
![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6027.jpg)
![背貼り](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6029.jpg)
![おもて表紙の分離](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6034.jpg)
![図版の破損、折れ](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6038.jpg)
![ノド割れ](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_6042.jpg)
【主な保存修復処置】
①背貼り・背固めを除去し、綴じを解体
②本文紙の破損(薄口楮紙)・欠損(染中厚楮紙、染薄口楮紙)修復、折れ伸ばし・補強(薄口楮紙)
③折丁背を補強し、綴じ直しに耐えられるようにする(染薄口楮紙)
④図版の折れ伸ばし・補強(薄口楮紙、薄美濃紙)、破損(薄口楮紙、薄美濃紙)・欠損(厚口楮紙)修復
⑤リンクステッチによる綴じ直し後、丸み出し・バッキング
⑥表紙と中身の再接合
⑦表装布の欠損・破損を染楮紙で修復し、表紙ボードに貼り込み
![綴じの解体](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8311-scaled.jpg)
![綴じ直し](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8351-scaled.jpg)
![表装布の貼り込み](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_8373-scaled.jpg)
【修復後の状態】
![おもて表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0238.jpg)
![背表紙](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0240.jpg)
![おもて表紙の分離解消](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0246.jpg)
![図版の破損、折れ直し後](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0250.jpg)
![ノド割れ解消](https://www.cfid.co.jp/wp-content/uploads/2022/07/IMG_0254.jpg)
【参考】
https://www.shimz.co.jp/heritage/column/
INAX REPORT №170「生き続ける建築-4 田辺淳吉」松波秀子
